Konstantní podpora pružin pro velké zatížení

Když zatížení jednoho potrubí překročí 300 kN a tepelný posun překročí 200 mm, běžné konstantní pružinové podpěry jsou náchylné ke strukturální deformaci, zlomení ojnice, ztrátě přesnosti konstantní síly a dalším poruchám. Takové poruchy vedou k tomu, že koncentrace napětí v potrubí překročí povolené hodnoty, způsobí trhání trysek zařízení, únik média a dokonce i neplánované odstavení celého závodu. Jediný incident vypnutí může způsobit ztráty v řádu desítek milionů RMB.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

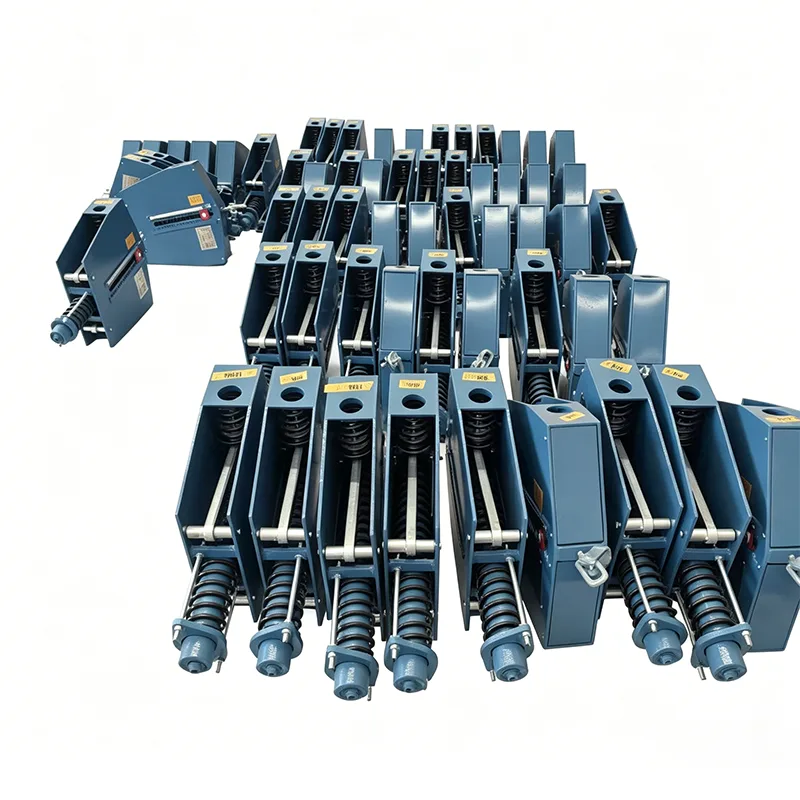

Heavy Duty Constant Spring Support je speciální podpůrné zařízení pro těžké zatížení vyvinuté pro řešení problémů v těchto extrémních provozních podmínkách. Je speciálně navržen pro velké potrubní systémy se zatížením nad 500 kN a posuny do 400 mm.

Technické specifikace produktu

Definice produktu a základní filozofie designu

Konstantní pružinová podpěra Heavy Duty je zařízení pro podpěru potrubí pro velké zatížení, které dodává konstantní podpůrnou sílu po celém zdvihu prostřednictvím mechanismu přesného vyvažování momentu.

Společnost Yangzhou Tianshun Pipeline zahájila výzkum a vývoj této produktové řady již v roce 2015 s celkovou investicí 12 milionů RMB do vyhrazeného výrobního zařízení a testovacích zařízení. Nyní bylo vytvořeno kompletní produktové portfolio s maximální nosností 2000 kN a maximálním zdvihem 600 mm, což se řadí na přední domácí úroveň.

Naše základní filozofie designu se soustředí na redundantní bezpečnost: všechny kritické komponenty jsou navrženy s vyššími bezpečnostními faktory, než jsou průmyslová měřítka, aby byly zajištěny dostatečné bezpečnostní rezervy i za extrémních pracovních podmínek. Mezitím strukturální optimalizace minimalizuje celkovou velikost a hmotnost, aniž by byla ohrožena pevnost konstrukce, snížení nákladů na instalaci a přepravu.

Podrobné členění redundance

1. Redundance hlavního rámu: Vyrobeno z integrálně svařovaných ocelových plechů o tloušťce 20–50 mm s podélnými a příčnými výztuhami, které zvyšují celkovou tuhost o více než 60 %.

2. Redundance pružinového systému: Vícepružinové paralelní uspořádání zajišťuje, že zbývající pružiny mohou plně nést zatížení potrubí, i když jedna pružina selže.

3. Redundance převodového mechanismu: Synchronizované duální spojovací tyče eliminují rizika kolapsu podpěry pramenící ze zlomení jedné tyče.

Tabulka standardních specifikací celé řady

K dispozici je šest standardních řad Heavy Duty Constant Spring Supports, které pokrývají většinu scénářů náročných průmyslových aplikací:

Vlastní třídy materiálů a návrhy na míru jsou nabízeny na žádost klienta pro všechny modely.

Systém ověřování spolehlivosti po celou dobu životnosti

Je implementován přísný systém ověřování od začátku do konce, aby byl zaručen spolehlivý výkon v extrémních podmínkách. Každý Heavy Duty Constant Spring Support prochází pěti povinnými kontrolními postupy:

Všechny inspekční záznamy jsou archivovány po dobu minimálně 15 let a jsou zákazníkům kdykoli přístupné. Naše zkušební laboratoř je držitelem akreditace CNAS a přináší mezinárodně uznávané výsledky zkoušek.

Globální srovnávací projekt Track Record

Od května 2026 byly naše Heavy Duty Constant Spring Supports nasazeny ve 120 rozsáhlých průmyslových projektech po celém světě, včetně:

▶  Komplex rafinace a chemické integrace s kapacitou 10 milionů tun ročně: 320 sad podpěr HD-800 a HD-1200 dodávaných

▶  Jaderná elektrárna o výkonu milión kilowattů: dodáno 156 sad odolných pevných pružinových podpěr třídy jaderné bezpečnosti

▶  Terminál pro příjem LNG s kapacitou 20 milionů tun za rok: dodáno 89 sad speciálních pevných pružinových podpěr pro nízké teploty

▶  Tepelná elektrárna o výkonu 3 000 MW: Dodává se 245 sad vysoce výkonných podpěr pro hlavní parní potrubí

Osvědčený výkon v rámci těchto významných projektů potvrzuje mimořádnou spolehlivost a stabilitu a zároveň nás vybavuje rozsáhlými inženýrskými zkušenostmi při navrhování nosných systémů pro těžké potrubí.

Dodávka šitá na míru projektu a exkluzivní služby

Přizpůsobené balíčky dodávek pro Heavy Duty Constant Spring Supports jsou poskytovány pro rozsáhlé projekty:

1. Specializovaný projektový tým: Každému velkému projektu je přidělen specializovaný projektový manažer, technický inženýr a inženýr kvality, aby dohlížel na pokrok v celém cyklu.

2. Fázovaná zásilka: Dávková dodávka v souladu s harmonogramem výstavby staveniště, aby se snížila zátěž skladování na místě.

3. Služba přejímky na místě: Vyslaní inženýři, aby provedli přejímku produktu a pokyny k instalaci na místě.

4. Technická pohotovostní podpora na místě: Rezidentní technická podpora dostupná během fází špičkové instalace.

5.Dlouhodobá následná služba: Každoroční audity provozního stavu po uvedení do provozu s doporučeními odborné údržby.

Poskytujeme 18měsíční záruční dobu, o 6 měsíců delší, než je průměr v oboru. U závad kvality vzniklých v rámci záručního krytí garantujeme 48hodinovou dobu odezvy a řešení problémů na místě do 72 hodin.

Často kladené otázky (FAQ)

Otázka: Jaké je vaše maximální dosažitelné zatížení a výtlak pro Heavy Duty Constant Spring Supports?

A: Standardní modely dosahují maximálního zatížení 2000 kN a maximálního zdvihu 600 mm. Pro extra velké požadavky jsou k dispozici návrhy na míru, schopné zatížení až 3000 kN a posunu 800 mm.

Otázka: Jsou produkty vhodné pro nízkoteplotní provoz?

A: Ano. Nízkoteplotní speciální varianty využívají nerezovou ocel 304 nebo 316L, ověřenou testem nárazu při nízkých teplotách a mohou pracovat stabilně při -196 ℃ pro LNG, etylen a další kryogenní potrubní systémy.

Otázka: Jaké jsou standardní dodací lhůty?

A: Standardní modely mají dodací lhůtu 45–60 dní; přizpůsobené jednotky trvají 60–90 dní v závislosti na složitosti. Rychlá výroba je k dispozici pro naléhavé projekty s nejkratší dodací lhůtou 30 dnů.
