Vysokokapacitní závěs s konstantní pružinou

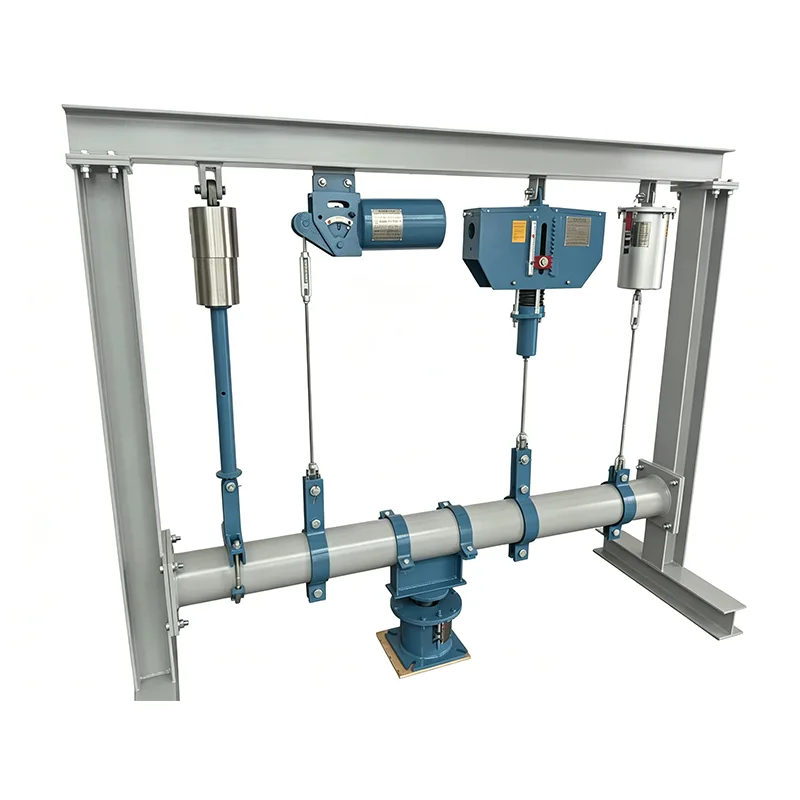

Yangzhou Tianshun navrhuje a vyrábí pružinové podpěry s konstantním zatížením od roku 2012. Naše vysokozátěžové závěsy, pokrývající návrhové zatížení až 500 kN a navíc přizpůsobitelné, jsou postaveny v zařízení o rozloze 35 000 m² s více než 100 kvalifikovanými pracovníky. Každá jednotka je přednastavena, testována a dodávána s úplnou dokumentací do projektů ve více než 45 zemích.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

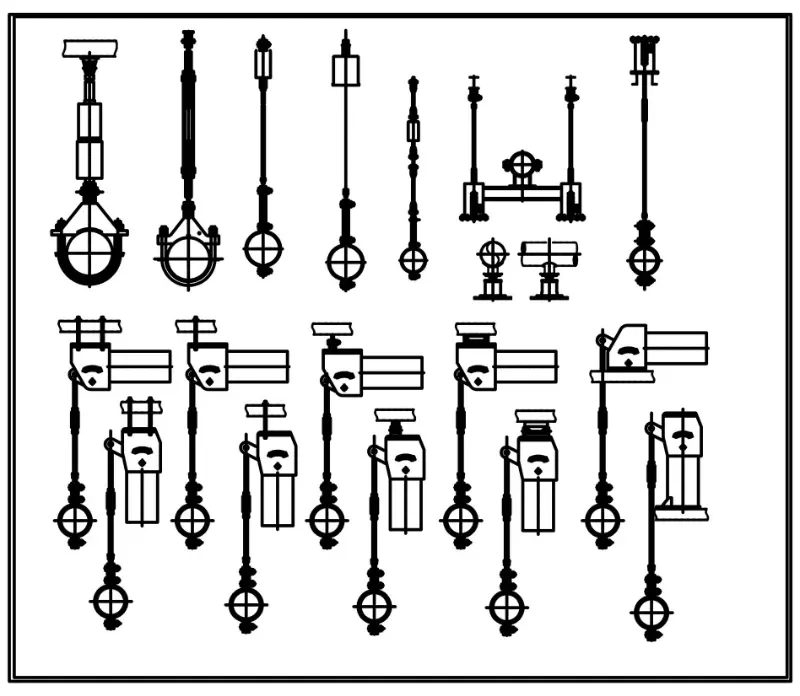

Technický přehled

Převádíme mezi národními normami za předpokladu, že parametry jsou technicky kompatibilní. Pokud návrhová zatížení a dráhy spadají do limitů zvolené normy, nepoužijí se žádné korekční faktory.

Proč u vysokozatížené podpěry potrubí záleží na konstantním zatížení

Když vysokozatížený závěs s konstantní pružinou zaznamená velké vertikální posunutí v důsledku tepelné roztažnosti, variabilní podpěra pružiny změní svou odporovou sílu, když se pružina stlačí nebo vysune. Tato změna zatížení může přenést nežádoucí napětí do stěny potrubí, připojeného zařízení a přilehlých podpěr. Konstantní pružinový závěs odstraňuje tento problém tím, že dodává prakticky nezměněnou podpůrnou sílu ze studené polohy do horké provozní polohy a všude mezi tím.

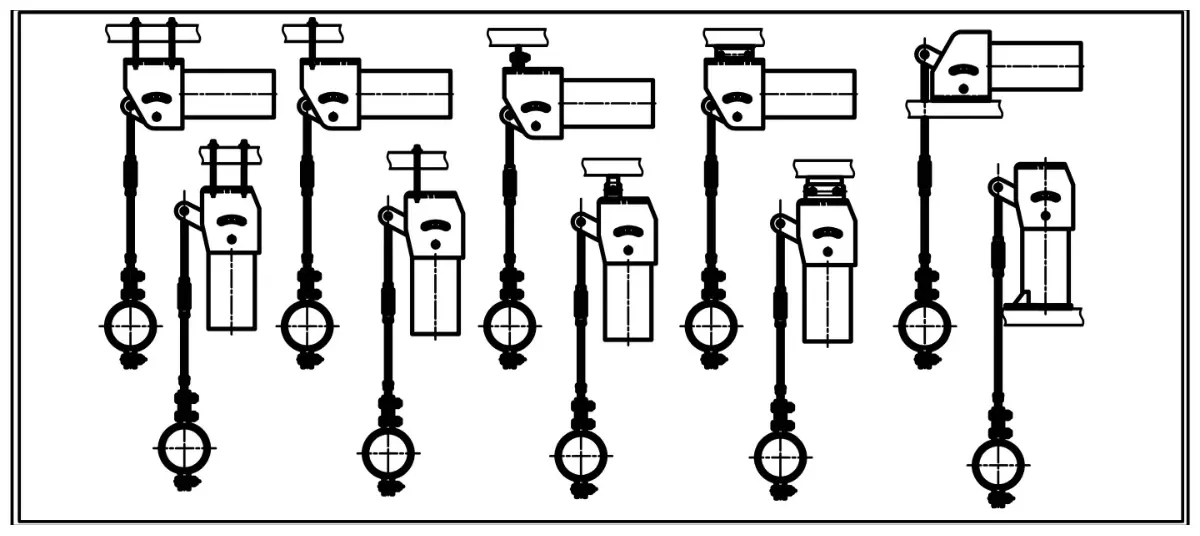

Mechanismus využívá tlačnou pružinu působící přes sestavu kliky a ojnice. Geometrie je uspořádána tak, že krouticí moment pružiny kolem hlavního čepu se v každém bodě zdvihu rovná zatěžovacímu momentu. Výsledkem je podpůrná síla, která zůstává v úzkém pásmu odchylky bez ohledu na to, jak daleko se trubka pohybuje vertikálně.

Konstrukční prvky, které umožňují spolehlivost při vysokém zatížení

Robustní nosnost s malou odchylkou

Standardní modely pokrývají provozní zatížení od 0,1 kN do 500 kN. Pro zatížení nad 500 kN navrhujeme vlastní podpěry podle výkresů a specifikací klienta. Odchylka zatížení je standardně udržována v rozmezí ±5 % jmenovité hodnoty, s možností vysoké přesnosti dosahující ±3 %. Tato těsná tolerance je před expedicí ověřena na naší kalibrační stolici.

Stabilní konstrukce pro těžké vertikální cestování

Pouzdro funguje jako ochranný kryt, který udržuje stavební suť a kontaminaci místa mimo pružinu a spojovací článek. K dispozici jsou standardní zdvihy 50 mm, 100 mm, 200 mm a 400 mm a skutečný zdvih až 600 mm lze dodat, pokud to vyžaduje uspořádání potrubí. Horní a dolní dorazové zarážky jsou integrovány, aby se zabránilo přejetí v obou směrech, a viditelná stupnice pojezdu umožňuje instalačním týmům kdykoli potvrdit polohu.

Materiály pružin zvolené pro dlouhou životnost

Cívky pružin jsou navinuty z oceli 60Si2Mn nebo 50CrVA, obě vybrané pro svou vysokou únavovou pevnost a konzistentní výkon po léta tepelného cyklování. Kombinace dobrého materiálu a řízených procesů navíjení podporuje stabilní výkon zátěže a dlouhé servisní intervaly očekávané v elektrárnách a zpracovatelských závodech.

Pole nastavitelné bez dohadů

Šroub pro nastavení zátěže umožňuje jemné doladění podpěrné síly na místě. Otáčení šroubu ve vyznačeném směru zvyšuje nebo snižuje zatížení v krocích po 2 %, s celkovým rozsahem nastavení ±10 % až ±20 % v závislosti na modelu. Číselník vedle šroubu čte nastavení přímo, takže montér může nastavit požadované nastavení bez demontáže jednotky nebo použití externích snímačů zatížení.

Přednastavené kolíky, které zjednodušují instalaci a hydrotestování

Každý konstantní pružinový závěs opouští továrnu s červenými přednastavenými kolíky nastavenými do studené montážní polohy určené klientem. Čepy blokují mechanismus, takže potrubní systém může být hydrostaticky testován nebo chemicky čištěn bez dalšího vychylování pružinové sestavy. Naše standardní kolíky jsou navrženy tak, aby během testování udržely až dvojnásobek jmenovitého provozního zatížení. Pokud se očekává vyšší zkušební zatížení, vyztužíme sestavu čepu, jakmile jsme o tom informovali ve fázi objednávky. Před uvedením systému do provozu je nutné odstranit kolíky.

Kontrola kvality a sledovatelnost

Náš systém jakosti je certifikován podle ISO 9001:2015. Každý konstantní pružinový závěs je sestaven a přednastaven na klientem specifikované zatížení a pojezd na kalibrovaném zkušebním stojanu. Zaznamenáváme zatížení ve více polohách napříč zdvihem, abychom potvrdili, že odchylka zůstává v rámci specifikované tolerance. Tyto zkušební záznamy jsou uchovávány a mohou být dodány se zásilkou.

Materiálové certifikace pro závity pružin, konstrukční ocel a spojovací prvky lze vysledovat až k závodu. Pro projekty, které vyžadují shodu s ASME B31.1, B31.3, EN 13480 nebo jinými mezinárodními předpisy, poskytujeme potřebné balíčky dokumentace, včetně kvalifikací svařovacích postupů a zpráv o NDT, pokud je to vhodné.

Tam, kde se používají vysokokapacitní závěsy s konstantní pružinou

Tyto podpěry se instalují všude tam, kde potrubní systém vykazuje velké vertikální posunutí a nemůže tolerovat měnící se podpěrné síly. Typická zařízení zahrnují hlavní parní potrubí v tepelných a jaderných elektrárnách, potrubí horkého ohřevu, stoupačky napájecí vody kotlů a potrubí vysokoteplotního procesu v rafineriích a chemických závodech. V každém případě závěs udržuje téměř konstantní zatížení od studeného po horké, čímž zabraňuje nežádoucímu přenosu napětí na turbínové spoje, trysky nádob a další citlivá zařízení.

Často kladené otázky

Jak se liší konstantní pružinový závěs od variabilní pružinové podpory?

Proměnná podpěra pružiny mění své zatížení, když se pružina vychyluje, což znamená, že trubka pociťuje jinou sílu ve studeném a horkém stavu. Konstantní pružinový závěs je navržen tak, aby nosná síla zůstala téměř stejná po celý zdvih. Tím se zabrání tomu, aby kolísání zatížení přenášelo napětí do potrubního systému, což je zvláště důležité u kritických vedení s velkým vertikálním pohybem.

Může Tianshun vyrábět závěsy s jmenovitým zatížením nad 500 kN?

Ano. Vysokokapacitní podpory považujeme za zakázkové zakázky. Můžete nám poslat konstrukční výkresy nebo specifikovat zatížení, dráhu, koncová připojení a příslušný kód. Náš inženýrský tým odpovídajícím způsobem navrhne závěs a před výrobou poskytne schvalovací výkresy.

K čemu slouží červené přednastavené kolíky a kdy by měly být odstraněny?

Přednastavené kolíky zablokují závěs v poloze studené instalace. Udržují mechanismus tuhý, takže potrubní systém lze plnit, hydrotestovat nebo chemicky čistit bez pohybu pružiny. Čepy musí být odstraněny až po dokončení všech zkoušek a před uvedením systému do normálního provozu. Jejich ponechání na místě během provozu by zabránilo fungování závěsu.

S jakými mezinárodními standardy můžete pracovat?

Konstantní pružinové závěsy běžně dodáváme pro GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L a JIS B 8501. Pokud váš projekt vyžaduje jinou normu, zašleme nám prosím specifikaci.

Může být povrchová úprava krytu přizpůsobena pro korozivní nebo pobřežní prostředí?

Naše standardní povrchové úpravy jsou žárově zinkované a lakované epoxidem. Pro vysoce korozivní prostředí můžeme aplikovat speciální nátěrové systémy nebo vyrobit kryt z nerezové oceli. Upřesněte prosím ve svém dotazu podmínky prostředí, abychom mohli navrhnout vhodný ochranný systém.

Jaké jsou vaše platební podmínky a typické dodací lhůty?

Přijímáme platbu bankovním převodem. Dodací lhůty závisí na množství objednávky a složitosti vlastního nastavení, ale standardní konstantní pružinové závěsy lze obvykle vyrobit a přednastavit během čtyř až šesti týdnů od potvrzení objednávky. Urychlené dodání lze projednat a dohodnout při sjednávání smlouvy.

Práce s Tianshunem

Když se ptáte na vysokozatížený závěs s konstantní pružinou, je vám přidělen specializovaný account manager, který rozumí návrhu podpěry potrubí, nejen obchodním termínům. Náš technický tým zkontroluje vaše standardní požadavky na zatížení, cestu a potrubí a do 24 hodin odpoví technickým návrhem. Vlastní konfigurace – nestandardní pojezdy, rozšířené teplotní rozsahy, speciální materiály nebo projektová dokumentace – jsou součástí našeho běžného rozsahu dodávek.

Po dodání poskytujeme pokyny k instalaci, pokyny k odstranění přednastavených kolíků a rady k údržbě. Více než 70 % našeho podnikání pochází z opakovaných objednávek od klientů, kteří závisejí na naší podpoře, která předvídatelně funguje cyklus po cyklu.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Závod o rozloze 35 000 m², Jiangsu, Čína – export do více než 45 zemí.

Konstantní pružinové závěsy, které udržují náklad stabilně, takže potrubí nevidí žádná překvapení.
