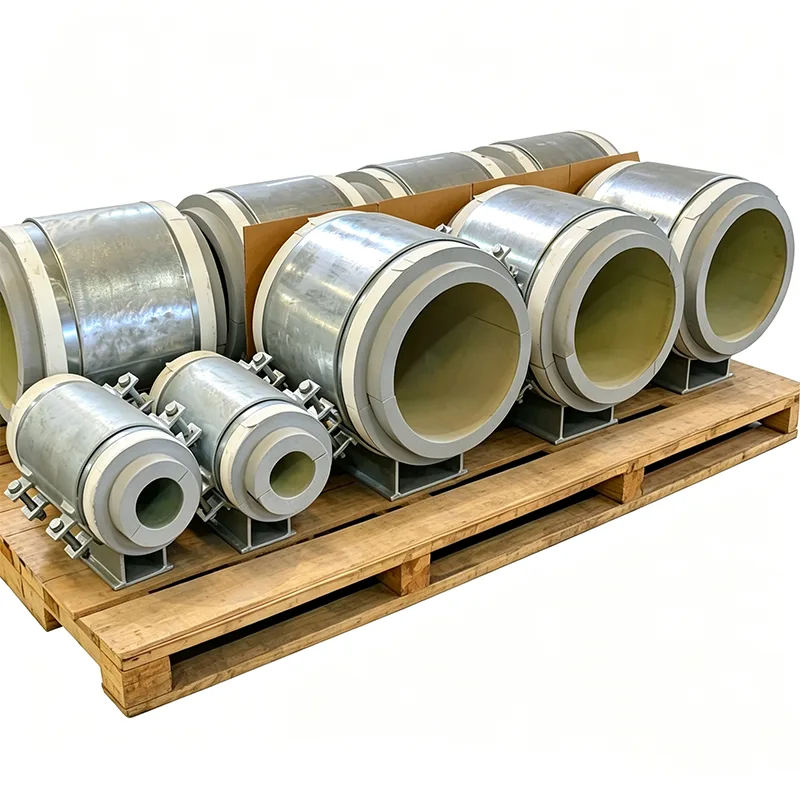

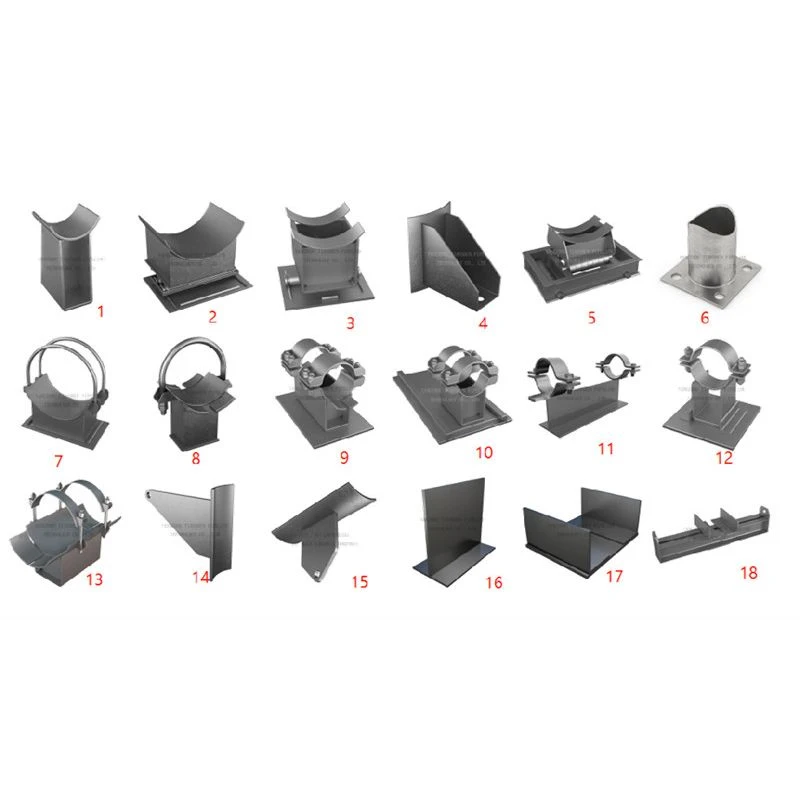

Izolované podpěry potrubí Cold Shoe

Když potrubí přenáší média při teplotách pod nulou, každý kontakt kov na kov s nosnou konstrukcí se stává tepelným zkratem. Chlad putuje po oceli, ochlazuje nosný nosník a vytahuje vlhkost ze vzduchu. Výsledkem je led na konstrukci, kapající voda a koroze, která může podkopat podpěru dlouho předtím, než samotná trubka vykazuje známky potíží. Chladná bota zastaví tento řetězec událostí u zdroje.

V Yangzhou Tianshun vyrábíme od roku 2012 podpěry izolovaných trubek studené botky pro etylenové terminály, zařízení na chlazení čpavku, sítě chlazené vody a sekundární ochranné prostory nádrží na LNG. Princip fungování se nezměnil: vložte tepelně odolný, ale konstrukčně tuhý blok mezi studenou trubku a teplou ocel. Technická výzva – a rozdíl mezi chladící botou, která funguje pět let a tou, která vydrží tři desetiletí – spočívá v tom, jak je blok uzavřen, utěsněn a přizpůsoben specifickým podmínkám studeného provozu.

Jak studená bota přerušuje tepelnou cestu

Studená trubka spočívá uvnitř tvarované kovové kolébky, ale nedotýká se přímo oceli kolébky. Místo toho nese hmotnost trubky izolační blok s vysokou hustotou. Tento blok je vybrán nejen pro svou tepelnou vodivost, ale také pro svou pevnost v tlaku při nejnižší provozní teplotě. Pro většinu aplikací do -196°C používáme celulární sklo nebo PIR s vysokou hustotou. Blok je obroben tak, aby lícoval s vnějším průměrem trubky na jedné straně a základní deskou patky na straně druhé, což zajišťuje celoplošný kontakt a žádné bodové zatížení.

Boční stěny podpěr izolovaného potrubí Cold Shoe obklopují izolační blok na všech čtyřech stranách. To dělá dvě věci: zabraňuje posunutí bloku při bočním pohybu potrubí a chrání izolaci před mechanickým poškozením. Ocelová základní deska pod blokem je jedinou zátěžovou cestou ke konstrukci, a protože blok je souvislá pevná vrstva, neexistuje žádná přímá vodivá cesta kov-trubka – studený most je přerušený.

Udržování vlhkosti na dlouhou trať

Na studeném potrubí se jakákoli mezera v parozábraně stává místem kondenzace. Voda se hromadí, mrzne a expanduje a nakonec zničí izolaci zevnitř. Náš design studených bot to řeší třemi způsoby:

Samotný izolační blok je s uzavřenými buňkami a nabízí velmi nízkou propustnost vodních par i při poškození vnějšího pláště.

Kolem těla boty zajišťujeme souvislý profil kovového pláště. Parotěsnou zábranu aplikovanou na místě na izolaci potrubí lze utěsnit přímo k tomuto plášti lepidlem nebo páskou a vytvořit tak neporušený obal.

Pro venkovní instalace nebo splachovací prostory aplikujeme mezi boční stěnu boty a izolační plášť potrubí na rozhraní pásek flexibilního tmelu, čímž se přidá sekundární bariéra proti vlhkosti.

Materiály, které jsou odolné i při nízkých teplotách

Konstrukční ocelové části studené boty nesmí za studena zkřehnout. Standardní konstrukční uhlíková ocel ztrácí vrubovou houževnatost nad bodem mrazu. Pro těla studených bot a základní desky používáme:

Nízkoteplotní uhlíková ocel (ASTM A350 LF2 nebo ekvivalentní) pro provoz do -46°C.

Austenitická nerezová ocel (304L, 316L) pro kryogenní aplikace až do -196°C, kde by uhlíková ocel byla křehká.

Všechny nosné oceli jsou dodávány s hodnotami Charpyho rázové zkoušky při minimální konstrukční teplotě podle certifikátu EN 10204 Typ 3.1. Šroubování je A320 L7 nebo nerez, zvolené tak, aby odpovídalo materiálu těla.

Přizpůsobení smršťování za studena

Studená trubka se stahuje. 20metrové potrubí z nerezové oceli chlazení z okolní teploty na -162 °C se smrští o více než 30 milimetrů. Pokud je chladící botka pevně připevněna ke konstrukci, tento pohyb se přenese do stěny trubky jako axiální napětí. Řešíme to integrací kluzné desky s nízkým třením do základny studené boty. Na spodní stranu izolačního bloku nebo na horní stranu základní desky je přilepen leštěný plech z nerezové oceli a na protilehlou plochu je připevněna podložka impregnovaná PTFE nebo grafitem. Bota pak může klouzat s trubkou při zachování tepelného přerušení. Skluzavka je dimenzována tak, aby vyhovovala celému rozsahu jízdy od chladu do okolního prostředí s bezpečnostní rezervou.

Co přichází s vaší objednávkou studených bot

Všechny podpěry izolovaného potrubí Cold Shoe, které dodáváme, jsou podloženy balíkem dokumentace, který splňuje požadavky na kontrolu EPC:

EN 10204 Typ 3.1 pro všechny ocelové díly, se zprávami o zkoušce nárazem při nízké teplotě.

Technické listy izolačních bloků ukazující tepelnou vodivost a pevnost v tlaku při projektované nízké teplotě.

Rozměrové zprávy potvrzující tloušťku bloku, odsazení patky (pokud existuje) a rozměry základní desky.

Pokud je to možné, součinitel kluzné desky podle osvědčení o zkoušce tření.

Aplikace

Podpěry potrubí LNG a NGL v terminálech a zkapalňovacích zařízeních

Skladovací a přepravní linky etylenu, propylenu a kapalného čpavku

Stojany na rozvody chlazené vody a solanky v centrálních chladicích a datových centrech

Chladící linky v potravinářských a chladírenských provozech

Kryogenní potrubní galerie v jednotkách separace vzduchu

Proč Tianshun pro studené boty?

Chladicí bota je malá součástka s velkým dopadem. Pokud selže, je narušen celý izolační systém a výsledný led může přetížit potrubní regály. Naši inženýři si nevyberou standardní blok a doufají, že se bude hodit – zkontrolují vaši velikost potrubí, specifikaci izolace, návrhovou teplotu a konstrukční zatížení a poté nakonfigurují botku, která bez kompromisů zachová izolační obal. Více než 70 % našich zákazníků zadává opakované objednávky, protože vědí, že studené boty, které obdrží, budou fungovat přesně podle výpočtu od prvního cooldownu do posledního.

FAQ

Otázka: Jakou nejnižší teplotu snesou vaše studené boty?

A: Až -196 °C pro LNG a kapalný dusík. Pro kapalné helium používáme specializované materiály — kontaktujte náš tým.

Otázka: Dokážete odpovídat naší stávající specifikaci izolace a detailům parotěsné zábrany?

A: Ano. Obrábíme izolační blok podle vnějšího průměru potrubí a tloušťky izolace a můžeme nakonfigurovat rozhraní těsnění pláště podle vašeho typu opláštění.

Otázka: Musím nainstalovat samostatnou posuvnou desku nebo je zabudována do boty?

Odpověď: Můžeme integrovat posuvnou desku během výroby. Získáte jedinou sestavu, která zvládne jak tepelné přerušení, tak axiální pohyb.

Otázka: Jak zabráníte tvorbě ledu na kovových částech boty?

Odpověď: Studené ocelové povrchy jsou izolovány od okolního vzduchu izolací a obkladem aplikovaným na místě, které nepřetržitě přecházejí přes tělo boty. Dodáváme těsnící profily; posádka staveniště utěsní okraje.
