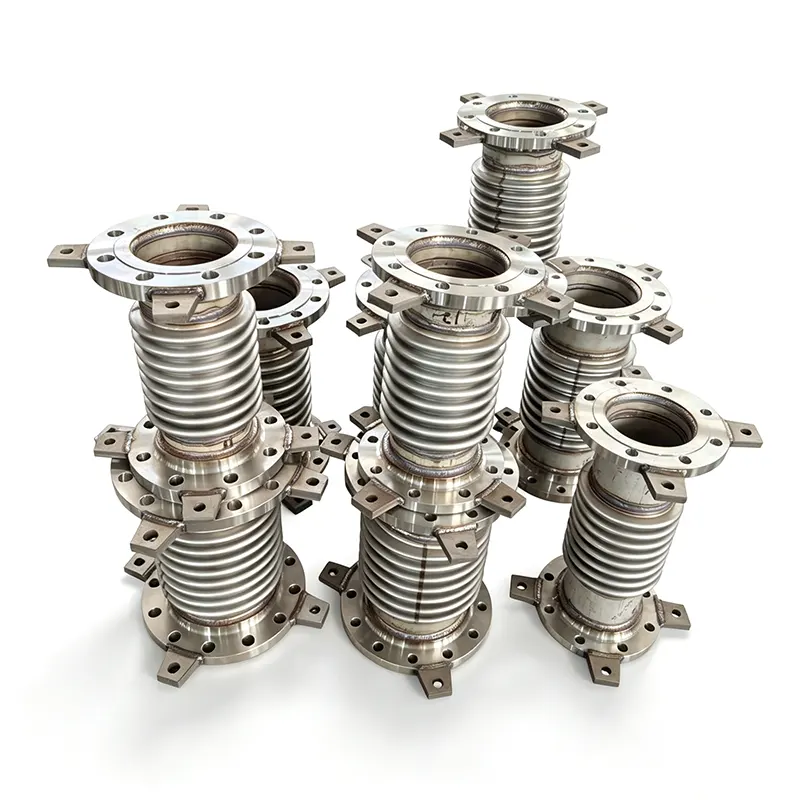

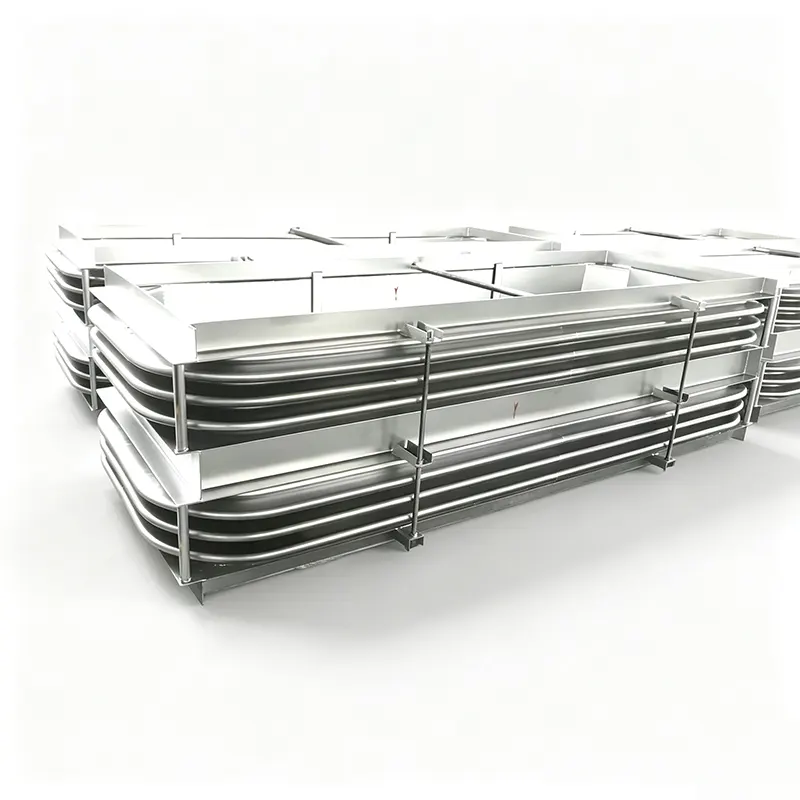

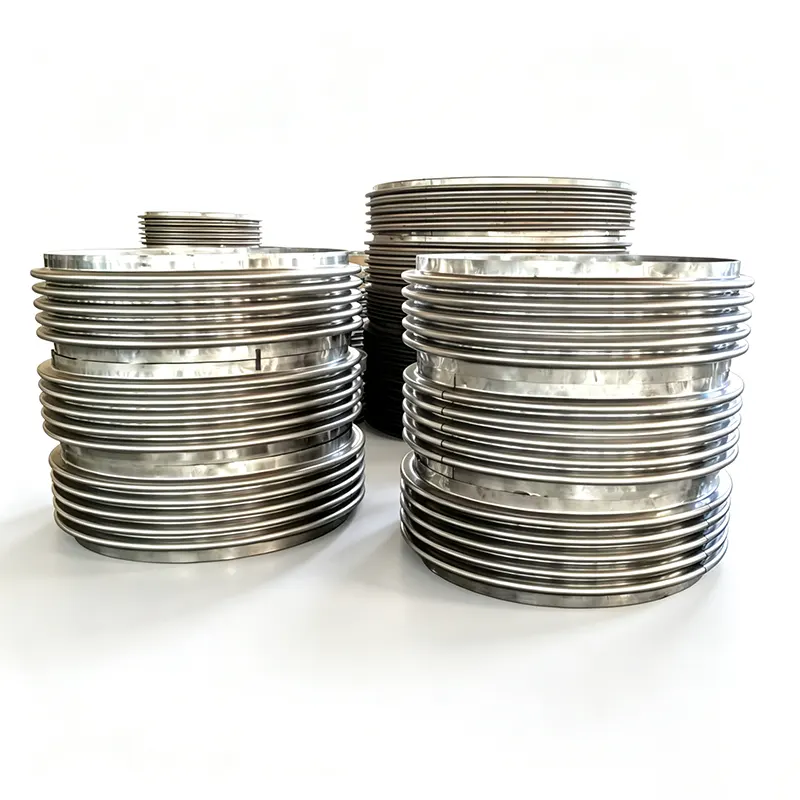

Kovový vlnovcový dilatační spoj

Yangzhou Tianshun vyrábí kovové vlnovcové kompenzátory od roku 2012. Díky 14letým zkušenostem a továrně o rozloze 35 000 m² s více než 100 kvalifikovanými pracovníky dodáváme standardní a plně zakázkové návrhy do více než 45 zemí. Naše kompenzátory jsou vyrobeny podle standardů EJMA a jsou podporovány sledovatelností materiálu, 100% nedestruktivním testováním a hydrostatickým testováním na každé jednotce.

Proč spolehlivost jde do designu, nejen do brožury

Únavová životnost vypočítaná, nepředpokládaná

Životnost cyklu je určena podle pokynů EJMA pro skutečnou provozní obálku – zahrnující axiální, boční a úhlové pohyby současně. Standardní konstrukce jsou ověřeny pro 1 000, 3 000 nebo 5 000 úplných cyklů, což zajišťuje, že spoj funguje tak, jak se předpokládá v tepelných cyklech, nejen na papíře.

Integrita materiálu podložená papírováním

Každá vlna vlnovcového materiálu – SS304, SS316L, SS321, Inconel 625 nebo Hastelloy – je dodávána s úplnými certifikáty mlýna a záznamy o sledovatelnosti. Pro korozní služby, jako jsou vedení katalyzátoru FCCU nebo chemický přenos, doporučujeme a skladovat slitiny s vysokým obsahem niklu, které odolávají chloridovému koroznímu praskání.

Vícevrstvá konstrukce s vestavěnou kontrolkou

Tam, kde to vyžaduje tlak nebo bezpečnost, používáme spíše vícevrstvé vlnovce než jednovrstvé. Vrstvená struktura dodává pevnost, udržuje flexibilitu a zavádí bezpečnostní redundanci: pokud by někdy došlo k perforaci vnitřní vrstvy, vnější vrstva dočasně udrží tlak, zatímco je detekován únik skrz otvor pro sdělovač – předvídatelná údržba namísto neplánovaného vypnutí.

Svary, které procházejí 100% NDT

Měchové podélné a obvodové švy, stejně jako připojovací svary, podléhají 100% radiografickému (RT) nebo penetračnímu (PT) vyšetření. Naši vlastní svářeči dodržují kvalifikované postupy a před odesláním je každá jednotka hydrostaticky testována při 1,5násobku projektovaného tlaku. Žádný odběr vzorků – každý spoj opouští továrnu s vlastní zkušební zprávou.

Stabilita proti svinutí a rezonanci

Zakroucení sloupu a vybočení v rovině je zabráněno správně vypočítaným středním kvadratickým tlakovým napětím a osvědčenými funkcemi proti kroucení. Uvnitř tokové vložky snižují turbulence, erozi a prouděním vyvolané vibrace; vnější kryty nebo spojovací tyče jsou navrženy tak, aby chránily měchový prvek a pohyb vedení – nejsou pouze přidány jako standardní příslušenství, ale jsou dimenzovány pro konkrétní provoz.

Technický rozsah

Typy přizpůsobené zatížení potrubí, nejen katalogové kódy

Axiální vlnovcové kompenzátory – pro přímou tepelnou roztažnost, kde kotvy a vedení zvládají tlakový tlak.

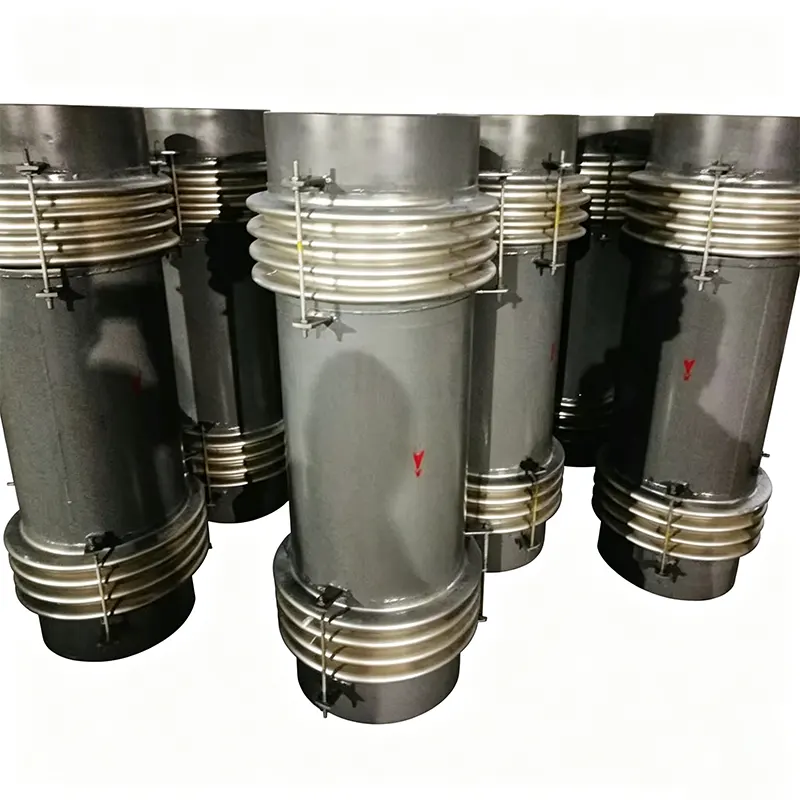

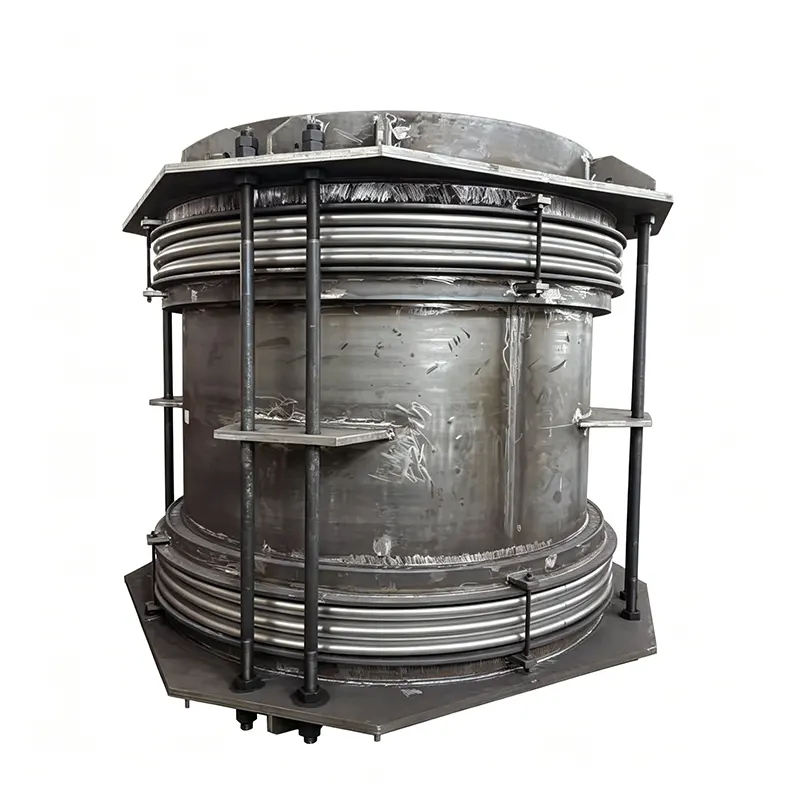

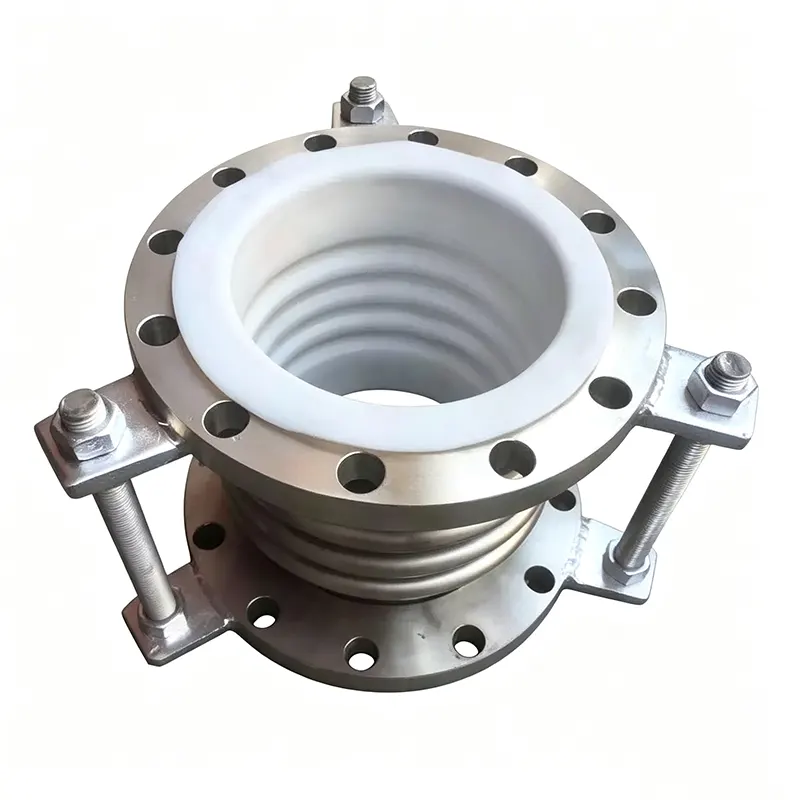

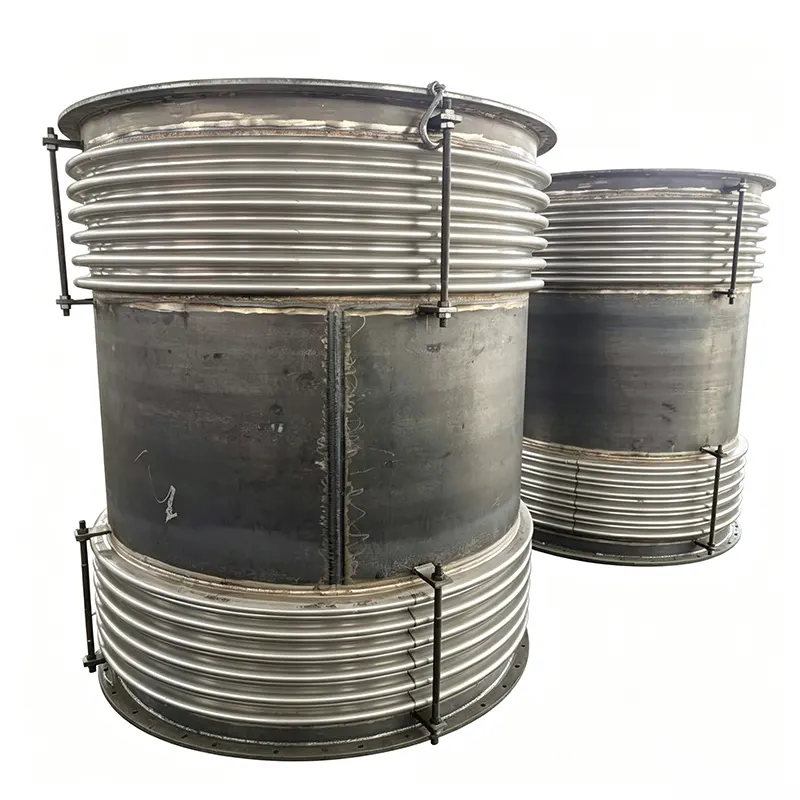

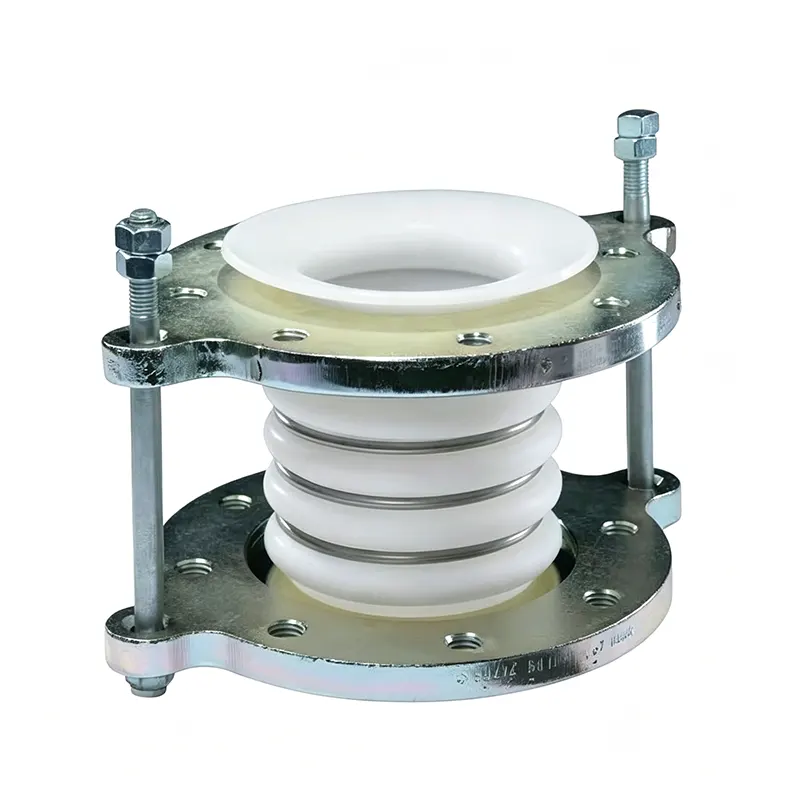

Univerzální kompenzátory (svázané) – absorbují velké boční a úhlové pohyby s táhly přebírajícími tlak; široce používané v čerpacích stanicích v jihovýchodní Asii k ochraně těles čerpadel.

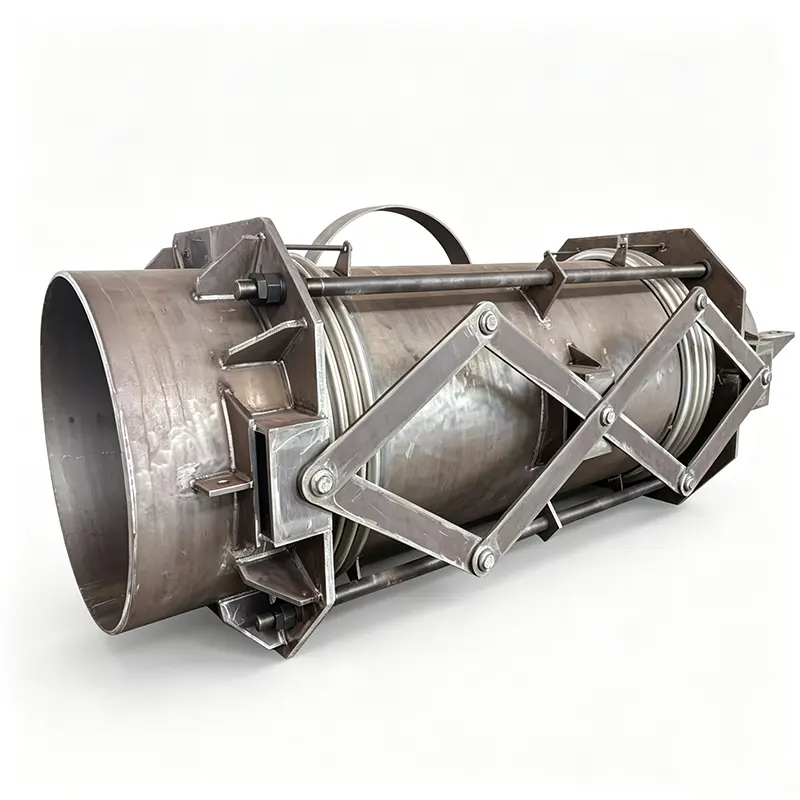

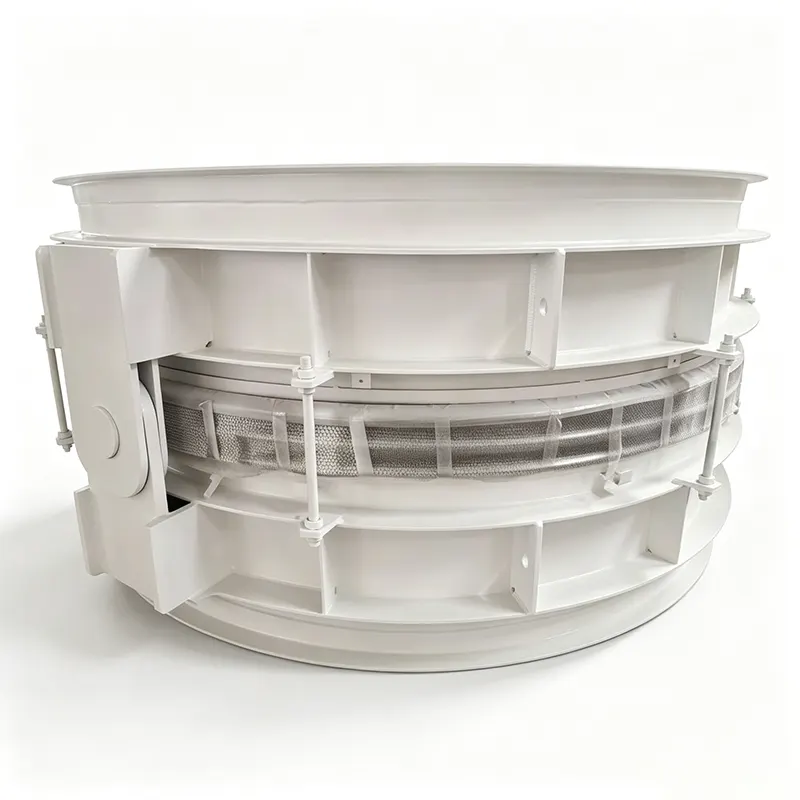

Kloubové vlnovcové spoje – omezují pohyb na jednu úhlovou rovinu, ideální pro absorbování roztahování v trubkové noze ve tvaru Z a zároveň omezují tlakový tah.

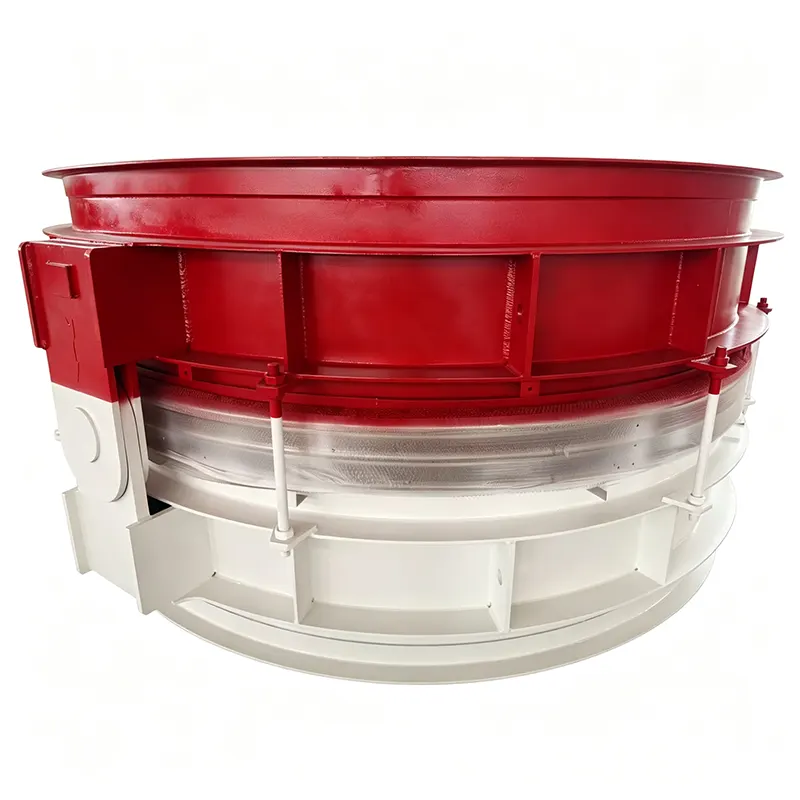

Kardanové kompenzátory – umožňují úhlový pohyb ve více rovinách, často spárované v sadách, aby absorbovaly složité pohyby potrubního systému.

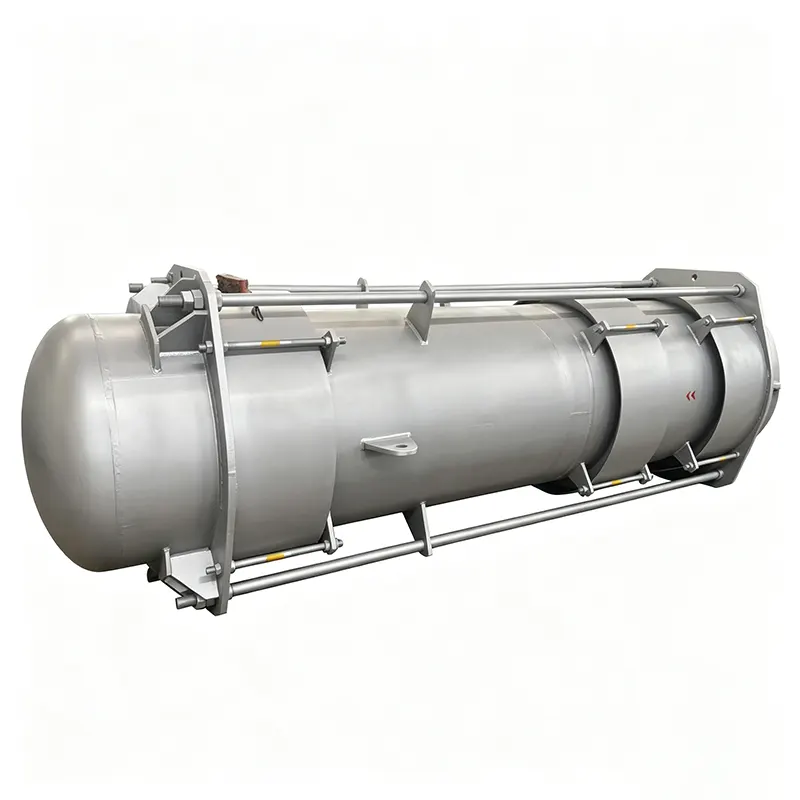

Tlakově vyvážené kompenzátory – eliminují tlakovou a přítlačnou sílu na připojená zařízení, jako jsou turbíny a výměníky tepla, kritické tam, kde tlak měchu nelze přenést na kotvy.

Vně natlakovaný měch – používá se tam, kde je potřeba velká axiální komprese, nebo tam, kde musí být měch chráněn před vnějším poškozením a turbulentním prouděním.

Každý typ je nakonfigurován se správným vnitřním pouzdrem, vnějším krytem a doporučeními pro danou aplikaci – nedodává se jako holý měch, pokud to není výslovně požadováno.

Kde fungují a jak výběr materiálu následuje proces

Výroba energie – výfuk z turbín, potrubí pro práškové uhlí z kotle, cirkulační potrubí dálkového vytápění. Velké průměry, vysoké teploty, kombinované pohyby. Inconel 625 nebo SS321 se vyznačují odolností vůči teplotě a únavě.

Rafinérie a petrochemické závody – FCCU, výměníkové soupravy, olejové rozvody. Slitiny odolné proti korozi, jako je Inconel 625 nebo Hastelloy, se vybírají na základě obsahu síry, chloridů a provozní teploty.

Dálkové vytápění a VZT – parní rozvody, okruhy chlazené vody. Důraz na prokázanou životnost axiálního cyklu; uhlíková ocel a vlnovce SS304 s vnějšími ochrannými povlaky jsou běžné.

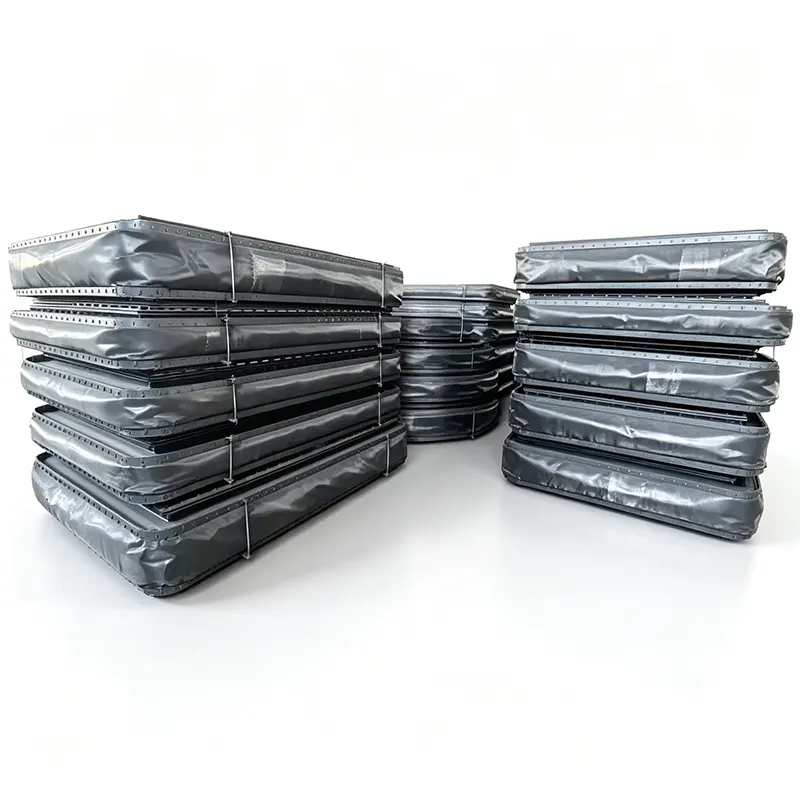

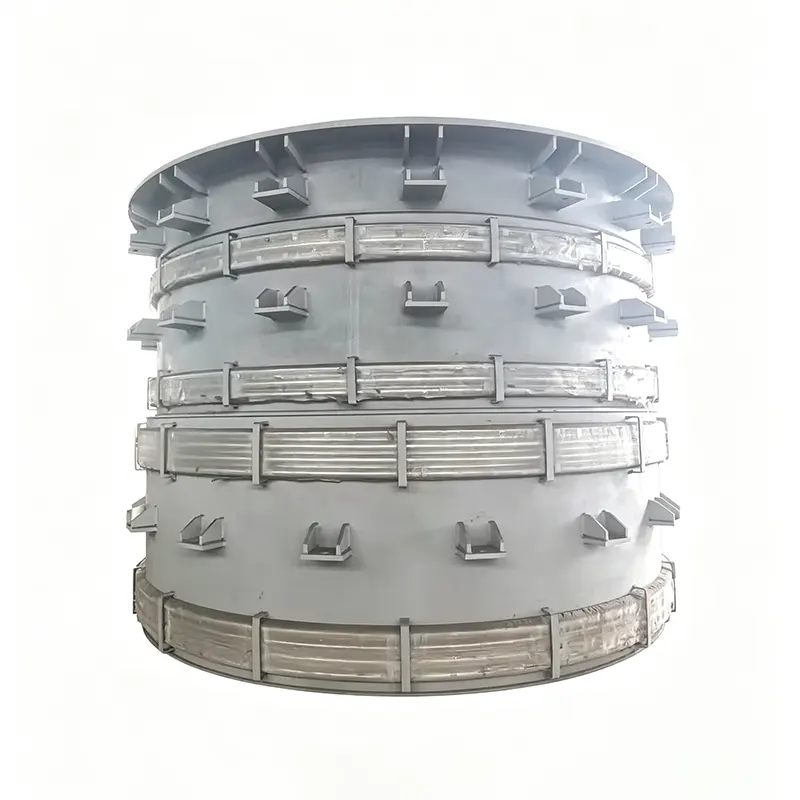

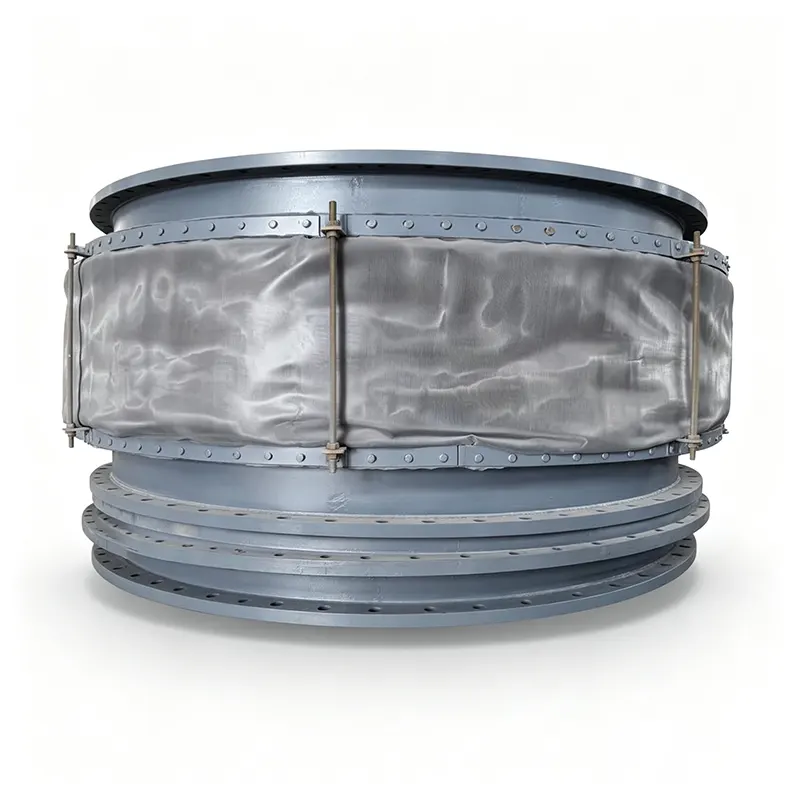

Ocelárny a hutní procesy – horkovzdušná kamna, koksovací systémy, odprašovací kanály. Když provozní teploty překročí 800 °C, doporučujeme, zda lze zkonstruovat kovový měch s vnitřním obložením, nebo zda je vhodnější alternativní kompenzace, jako jsou obdélníkové jednotky s žárovzdorným obložením. Poctivé technické poradenství, ne nucený prodej.

Úpravny vody a čerpací stanice – izolace výtlaku čerpadel, dálkový přenos vody. Vázané kompenzátory omezují tlakovou sílu a zabraňují jejímu přenosu na příruby čerpadla a betonové opěrné bloky.

Certifikace a opakované důkazy

Náš systém jakosti je certifikován podle ISO 9001:2015. Produkty splňují požadavky na označení CE tam, kde je to vhodné, a návrhy mohou být ověřeny podle norem ASME nebo API, pokud jsou specifikovány. Nejlepším důkazem je však opakovaný obchod: více než 70 % našich objednávek pochází od dlouhodobých partnerů, kteří doobjednávají, protože výkon produktu odpovídá datovým listům.

Jak vypadá spolupráce s Tianshunem

Jednáte se specializovaným account managerem, který rozumí produktu technicky, nejen obchodně.

Dotazy obdrží věcnou odpověď do 24 hodin, včetně předběžné rady ohledně výběru, pokud sdílíte základní provozní údaje.

Inženýrský tým poskytuje materiálová doporučení, výpočty pohybu a pokyny k instalaci.

Zakázkové návrhy – od nestandardních průměrů po exotické kombinace materiálů – jsou zpracovávány rutinně, nikoli jako výjimky.

Plánování výroby je transparentní; včasná expedice je normou.

Poprodejní podpora zahrnuje dohled nad instalací a konzultace údržby po dobu životnosti spoje.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Zařízení o rozloze 35 000 m², Jiangsu, Čína – přeprava do více než 45 zemí.

Neprodáváme pouze dilatační spáry. Zajistíme, aby ve vašem systému fungovaly správně.
