Podpora pružin elektrárny

V elektrárnách hlavní parovody, vysokoteplotní teplovodní parovody a další podobné systémy kontinuálně přepravují média za podmínek vysoké teploty a vysokého tlaku, přičemž procházejí tepelnou roztažností v rozsahu od několika milimetrů do desítek milimetrů. Pevná fixace převádí tyto posuny na dodatečné přítlačné síly, které se přenášejí na sběrače kotlů a rozhraní turbín, čímž se zvyšuje namáhání svarových spojů, přírub a skříní zařízení.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

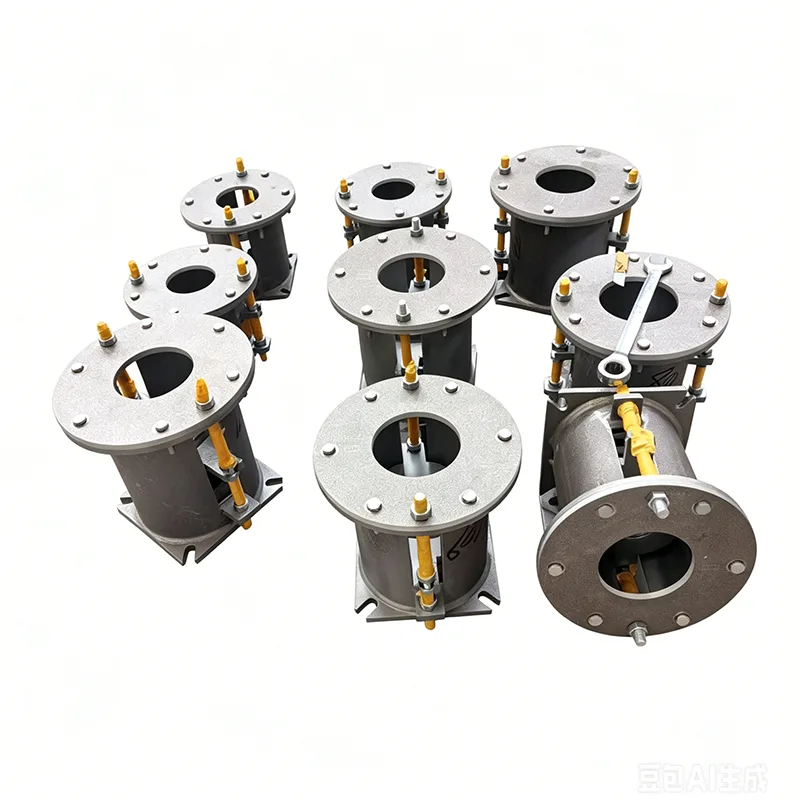

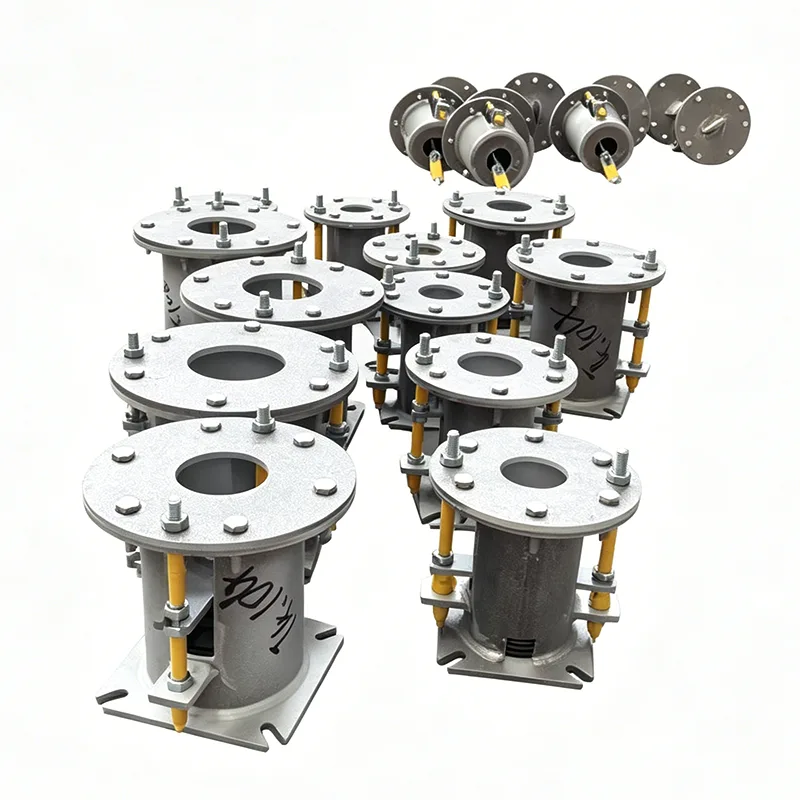

Podpěra Power Plant Spring Support, vyvinutá speciálně pro tyto provozní podmínky společností Yangzhou Tianshun Pipeline Technology Co., Ltd., kompenzuje posun prostřednictvím elastického zatížení a udržuje napětí potrubí v rámci standardních povolených limitů. Tento dokument vysvětluje filozofii návrhu, provozní výkon a přístup technické podpory tohoto produktu na základě skutečných požadavků na systémy parovodů.

Požadavky na elastické podpěry při kontrole napětí v parním potrubí

Konstrukce parního potrubí se obecně řídí normami jako ASME B31.1, které vyžadují, aby podpěry/závěsy potrubí nesly vlastní hmotnost potrubí i hmotnost média, aniž by bránily tepelnému posunu. Pokud se síla podpory nadměrně mění s posunem, může místní napětí potrubního systému překročit povolené hodnoty, což si vynutí úpravy na místě nebo dokonce přepracování.

Kromě toho rozhraní turbíny a kotle mají typicky velmi přísné povolené limity pro síly a momenty. Nesprávná řešení podpory mohou výrazně zkrátit životnost rozhraní hlavních zařízení. To vyžaduje, aby podpůrné/závěsné produkty poskytovaly stabilní a předvídatelné podpěrné síly v rámci specifikovaného zdvihu a zároveň nabízely dostatečnou rezervu pro přizpůsobení se odchylkám na místě.

Jak Power Plant Spring podporuje řešení těchto požadavků

Podpěry pružin Power Plant jsou k dispozici ve dvou konfiguracích: variabilní pružina a pružina s konstantní silou, vybrané na základě výsledků analýzy napětí potrubí. Jednotky s proměnnou silou přenášejí zatížení s lineární tuhostí, zatímco jednotky s konstantní silou využívají primární a sekundární pružinový mechanismus k řízení rychlosti změny síly podpory v rozmezí 5 % během celého pracovního zdvihu, čímž poskytují potrubnímu systému téměř konstantní podporu od studeného stavu po horký.

Pružinové prvky jsou vyrobeny z legovaných pružinových ocelí včetně 60Si2Mn a 50CrVA. Konstrukční prvky mohou být vyrobeny z uhlíkové oceli, žáruvzdorné oceli nebo nerezové oceli. Celkový teplotní rozsah použití pokrývá -196°C až +650°C, přičemž vyhovuje všem teplotním stavům parovodů od nízkoteplotního zahřívání až po provoz při plném zatížení.

Každý Power Plant Spring Support prochází před expedicí kompresním testováním při plném zdvihu se záznamem křivky tuhosti. Pouzdro je vybaveno nosným štítkem a montážním blokovacím zařízením. Instalace na místě vyžaduje pouze montáž ve studeném stavu; jednoduše vyjměte pojistný kolík poté, co teplota potrubí stoupne, a podpěra/závěs přejde do provozního stavu bez svařování na místě nebo složitých úprav.

Instalace na místě a dlouhodobý provozní výkon

Během instalace parovodu jsou nevyhnutelné kumulativní chyby ve výšce základu a řezání části potrubí. Rozsah jemného doladění výšky, který poskytuje Power Plant Spring Supports, absorbuje tyto odchylky a zabraňuje tuhému vázání. Pružiny s konstantní silou jsou obvykle vybaveny šroubovými nebo hydraulickými pomocnými nastavovacími mechanismy, které umožňují obsluhu jednou osobou i na potrubí velkého průměru pro velké zatížení.

Během dlouhodobého provozu si konstrukce antirelaxační pružiny a povrchové úpravy (žárové zinkování nebo povlak Dacromet) udržují stabilní výkon podpory. V několika projektech zámořských elektráren pochází více než 70 % následných objednávek podpory/závěsu od stávajících zákazníků. Tato vysoká míra opakovaných nákupů nepřímo potvrzuje dlouhodobou výkonnost našich produktů.

Typická místa instalace a funkce

V prostoru kotelny jsou na svislých a vodorovných úsecích hlavních parovodů, výstupních potrubí přehříváku a potrubí dohřevu páry instalovány pružinové podpěry elektrárny. Absorbují vzestupnou tepelnou roztažnost a zabraňují nadměrnému namáhání spojů trysek sběrače.

Pružinové podpěry/závěsy na úsecích vysokoteplotního parního potrubí v blízkosti hlavních parních ventilů a řídicích ventilů v blízkosti turbíny snižují síly a momenty součástí a pomáhají udržovat vyrovnání hřídelů. Přestože potrubí napájecí a temperační vody pracuje při nižších teplotách, stále dochází k významným teplotním rozdílům mezi start-stop. Elastické podpěry udržují sklon potrubí a snižují riziko kavitace.

V těchto aplikacích jsou podpěry/závěsy často kombinovány s tlumiči, omezovacími konzolami a dalšími součástmi, aby vytvořily kompletní řešení flexibilního omezení potrubního systému.

Technická podpora projektu a přijetí produktu

Počínaje fází výběru obdrží náš technický tým zprávy o analýze napětí potrubního systému, vypočítá návrhové zatížení a posun pro každý podpěrný bod, doporučí vhodné typy podpěr pružin elektrárny a konstanty pružin a poskytne podrobné pokyny k instalaci.

Naše továrna udržuje kompletní řetězec kontroly kvality od vstupní opětovné kontroly pružinového drátu, testování tvrdosti po tepelném zpracování až po testování tuhosti hotového výrobku. Příslušné procesní záznamy a dokumenty o kvalitě materiálu mohou být dodány v souladu s normami jako ASME a CE. Pro konvenční ostrovy s jadernou energií a další projekty s vysokými požadavky mohou být poskytnuty dodatečné zkušební zprávy o kvalifikaci podpůrné funkce a dokumenty o sledovatelnosti.

Pokud máte požadavky na podporu parního potrubí, poskytněte prosím výkresy uspořádání potrubí a údaje o napětí. Spíše než seznam generických modelů dodáme konkrétní konfigurační řešení Power Plant Spring Support. Využitím 14 let zkušeností společnosti Yangzhou Tianshun s podporou potrubí a projektových dat ze 45 zemí po celém světě vám můžeme pomoci řídit celkové náklady na pořízení a instalaci a zároveň zajistit bezpečnost vašeho parního systému.
