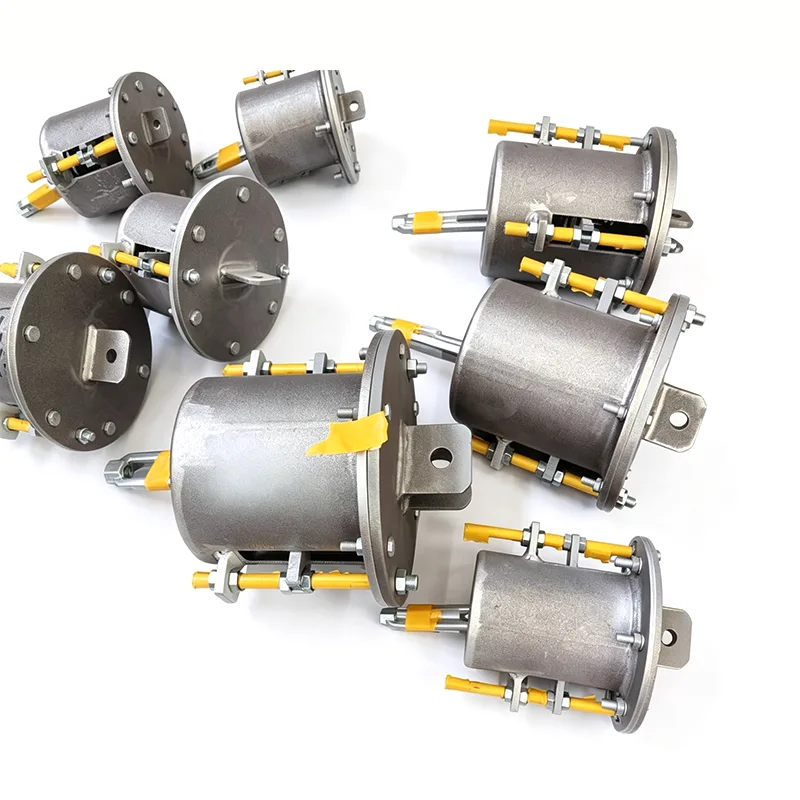

Pružinové závěsy pro ropný a plynárenský průmysl

V ropných a plynárenských projektech čelí procesní potrubí, dálkové přenosové potrubí a utilitní potrubí mnoha náročným podmínkám: vysokoteplotní a vysokotlaká média, korozivní složky, jako je síra, prostředí pobřežní solné mlhy s vysokou vlhkostí, stejně jako enormní vlastní hmotnost a tepelná roztažnost potrubí o velkém průměru. Pokud se nosný systém spoléhá pouze na jednoduchou pevnou fixaci, nejenže nedokáže kompenzovat posun, ale také převádí deformaci potrubí na dodatečné zatížení trysek zařízení, čímž se zvyšuje riziko netěsnosti a únavového selhání.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd., která se opírá o 14 let zkušeností s výrobou potrubních podpěr a závěsů, poskytuje přizpůsobené pružinové závěsy pro ropný a plynárenský průmysl pro kontrolu napětí potrubí, ochranu kritických rozhraní zařízení a přizpůsobení se složitým podmínkám na místě.

Hlavní výzvy, které budou řešit podpory ropovodů a plynovodů

Potrubní systémy v rafineriích, terminálech LNG, závodech na zpracování plynu a dálkových čerpacích stanicích mají různé provozní podmínky, ale sdílejí stejný požadavek: vlastní hmotnost potrubí a tepelný posun musí být kontrolovány v bezpečných mezích. Procesní potrubí často pracují při teplotách nad 300 °C, zatímco potrubí pro kryogenní LNG běží pod -162 °C, takže jediné podpůrné řešení je nedostatečné.

Kyselá prostředí obsahující sirovodík navíc vyžadují, aby konstrukční součásti měly odolnost proti praskání sulfidovým namáháním (SSC) a pobřežní plošiny a pobřežní zařízení vyžadují vysoce kvalitní ochranu proti solné mlze. V inženýrské praxi musí podpěry a závěsy nejen poskytovat předvídatelné podpěrné síly, ale také vyrovnat se s odchylkami základů během instalace a zůstat bez poruch v důsledku koroze nebo relaxace během dlouhodobého provozu.

Konstrukce a funkce pružinových závěsů pro ropný a plynárenský průmysl

Závěsy pružin pro ropný a plynárenský průmysl jsou konfigurovány jedna ku jedné na základě zpráv o analýze napětí potrubí, které jsou k dispozici ve dvou typech zatížení: variabilní pružina a pružina s konstantní silou. Variabilní pružinové jednotky poskytují podporu s lineární tuhostí v rozsahu jejich zdvihu, vhodné pro body s malým posunutím a nízkou citlivostí na změny síly podpory. Jednotky s konstantní silou využívají primární a sekundární pružinový mechanismus pro řízení kolísání podpůrné síly v rámci 5 % během celého zdvihu, díky čemuž jsou ideální pro trysky zařízení, stripery, vařáky, vstupy a výstupy kompresorů a další místa s přísnými požadavky na zatížení trysek.

V závislosti na médiu a prostředí instalace jsou pružinové prvky vyráběny z legovaných pružinových ocelí, jako je 60Si2Mn nebo 50CrVA. Válce a konstrukční součásti mohou být vyrobeny z uhlíkové oceli, žáruvzdorné oceli, duplexní nerezové oceli nebo slitin na bázi niklu, s úpravou materiálu v souladu s NACE MR0175/ISO 15156, aby splňovaly požadavky kyselých ropných a plynových polí.

Pro ochranné nátěry mohou offshore zařízení používat vysoce přilnavý epoxidový základní nátěr bohatý na zinek a polyuretanový vrchní nátěr, zatímco pevninská potrubí běžně používají žárové zinkování nebo nátěr Dacromet k zajištění dlouhodobého výkonu v solné mlze a průmyslové atmosféře. Produkty splňují normy včetně ASME B31.3, ASME B31.4 a MSS SP-58. Každé pouzdro je vybaveno štítkem se jmenovitým zatížením a pojistným kolíkem pro snadnou instalaci ve studeném stavu a ověření na místě.

Výběr na místě, instalace a dlouhodobá stabilita

Po obdržení dat analýzy napětí potrubí náš technický tým doporučí sladit pružinové závěsy pro modely ropného a plynárenského průmyslu a pružinové konstanty pro každý podpěrný bod. Během fáze výběru je zvláštní pozornost věnována návrhovému zatížení, konstrukčnímu posunu, teplotě a stupni koroze prostředí, přičemž je také zvážena dodatečná hmotnost potrubí naplněných vodou během podmínek hydrostatických zkoušek, aby se zabránilo přetížení nebo tuhnutí pružiny.

Během instalace poskytují pružinové závěsy pro ropný a plynárenský průmysl určitý rozsah vertikálního nastavení, aby absorbovaly chyby ve výšce základu a odchylky prefabrikace potrubí. Jednotky s konstantní silou mohou být volitelně vybaveny šroubovými nebo hydraulickými pomocnými nastavovacími zařízeními pro přesné vyrovnání i při vysokém zatížení. Po zahřátí potrubí se pojistný kolík odstraní a závěs se uvede do provozu bez nutnosti práce za tepla.

Při dlouhodobém provozu pomáhá konstrukce antirelaxační pružiny a pravidelné kontrolní body týmům údržby včas odhalit abnormality. Mezi našimi projekty exportovanými do více než 45 zemí pochází více než 70 % následných zakázek na podporu a závěsy od stávajících zákazníků. Tyto údaje o opakovaných nákupech do určité míry odrážejí trvalou spolehlivost našich produktů.

Typická místa použití v ropných a plynárenských zařízeních

Jednotky pro fluidní katalytické krakování (FCC) a hydroprocesní jednotky: Vysokoteplotní reakční ropovody a plynovody a potrubí pro spaliny z regenerátoru během provozu vykazují velké tepelné posuny s přísnými limity zatížení trysek. Použití pružinových závěsů s konstantní silou účinně řídí síly na rozhraní na zařízení, jako jsou reaktory a separátory třetího stupně, a zabraňuje tak netěsnosti přírubového spoje.

Terminály LNG a kryogenní systémy: Kryogenní potrubí mezi vykládacími rameny a skladovacími nádržemi, stejně jako potrubí pro cirkulaci chladiva, čelí extrémním teplotním rozdílům. Pružinové závěsy využívají materiály odolné vůči kryogenním vlivům, aby poskytovaly stabilní podporu během celého procesu od studeného předchlazení až po hluboce kryogenní provoz, chrání expanzní spoje a trysky nádrže.

Dálkové potrubí na ropu a produkty: Vstupní a výstupní potrubí v čerpacích stanicích a potrubí v oblasti ventilů se mění v závislosti na ročních obdobích a přepravovaných médiích. Variabilní pružinové závěsy kombinované s omezovacími konzolami udržují správný sklon potrubí a zabraňují vibracím a riziku vodních rázů způsobených nadzvednutím opěrného bodu.

Pobřežní plošiny a FPSO: Tato zařízení mají kompaktní prostory a jsou vystavena dalšímu dynamickému zatížení způsobenému kývavým pohybem. Pružinové závěsy s konstantní silou s limitními funkcemi lze použít ve spojení s tlumiči pro kompenzaci tepelného posunu a zároveň omezit nízkofrekvenční houpání způsobené větrem a vlnami, čímž se snižuje poškození kloubů únavou.

Kvalitní dokumentace a technická podpora

Počínaje opětovnou inspekcí pružinového drátu naše továrna zavádí přísnou kontrolu kvality v každé fázi: ověření tepelného čísla, tvrdost a metalografická kontrola po tepelném zpracování, testování tuhosti hotového výrobku při plném zdvihu a testování adheze povlaku. Každá šarže pružinových závěsů pro ropný a plynárenský průmysl může být vybavena certifikáty kvality materiálu, inspekčními zprávami, prohlášeními o shodě NACE a certifikačními dokumenty ASME na podporu auditů zámořských projektů.

Náš technický tým může podle potřeby poskytnout podrobné instalační manuály a doporučení pro nastavení ve studeném stavu a může spolupracovat se svědky třetí strany nebo dohledem na místě.

Pokud potřebujete nakonfigurovat pružinové závěsy pro ropný a plynárenský průmysl pro konkrétní ropný a plynárenský projekt, poskytněte nám prosím výkresy uspořádání potrubí, zprávy o výpočtu napětí a údaje o životním prostředí na místě. Dodáme zprávu o výběru včetně výpočtů zdvihu zatížení a doporučených instalačních nadmořských výšek, nikoli pouze seznam standardních modelů, což vám pomůže kontrolovat celkové náklady a zároveň zajistit bezpečný a spolehlivý provoz vašeho podpůrného systému potrubí po celou dobu jeho životního cyklu.
