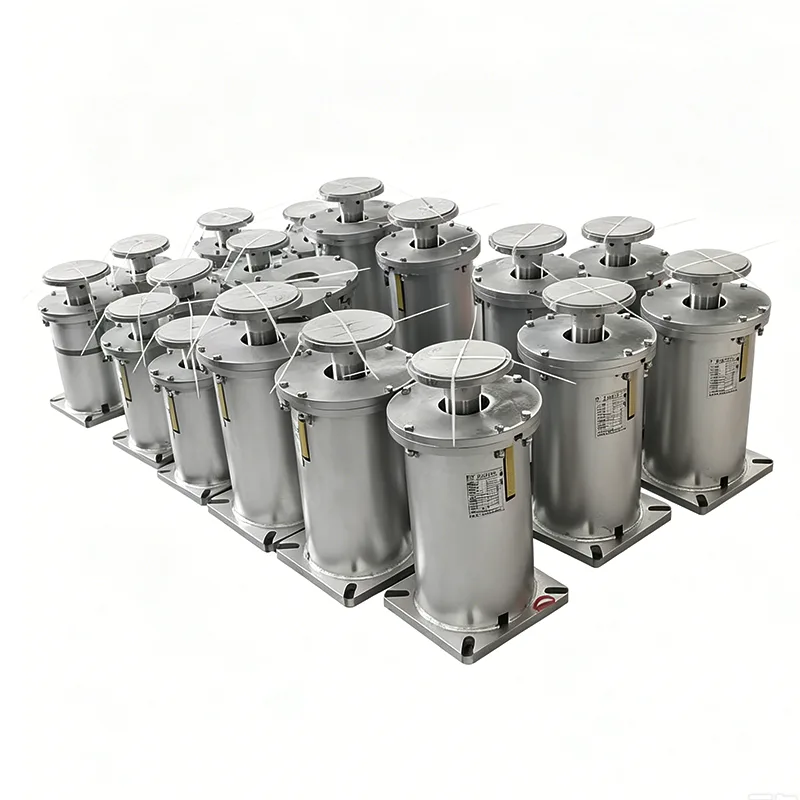

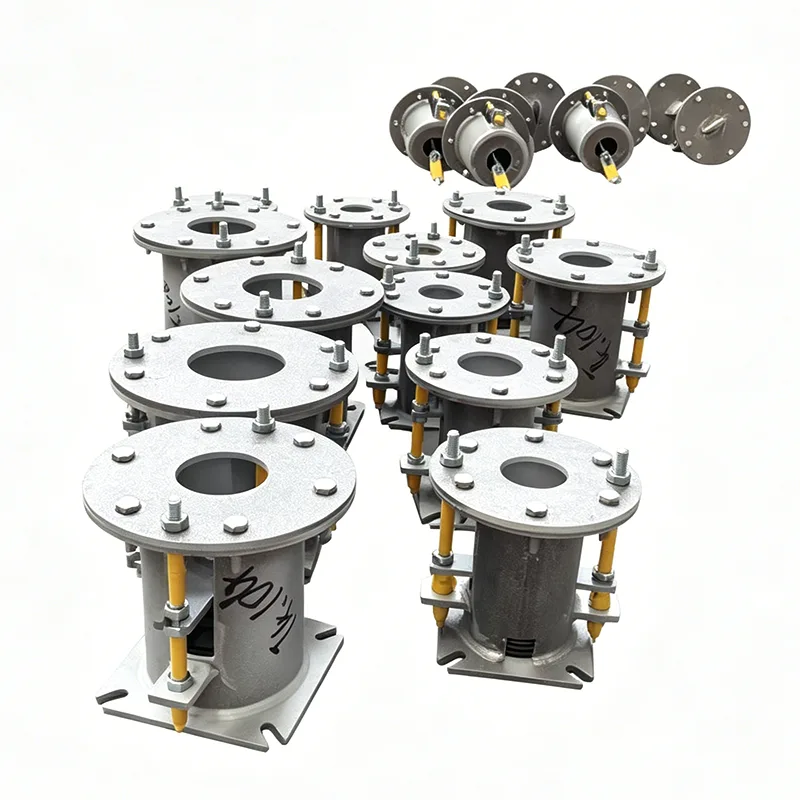

Typ F pružinový závěs

Závěs pružin typu F je standardní závěsná pružinová podpěra vyvinutá společností Yangzhou Tianshun Pipeline na základě 14 let zkušeností v oboru a je to také jeden z nejpoužívanějších modelů závěsů pružin v globální oblasti průmyslových potrubí. Od zahájení výroby v roce 2012 jsme vyrobili přes 2 miliony pružinových závěsů typu F, vyvezli do 45 zemí a regionů a obsloužili více než 300 rozsáhlých průmyslových projektů po celém světě. Tento model je navržen v plném souladu s mezinárodně uznávanými standardy a dosahuje 100% zaměnitelnosti se stejnými modelovými produkty od hlavních světových výrobců.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Návrhová základna a použitelné normy

Pružinový závěs typu F je přísně navržen a vyroben v souladu s následujícími mezinárodními normami, aby byla zajištěna jeho celosvětová všestrannost a kompatibilita:

▶  ANSI/HG 20644-1998 Variabilní podpěry a závěsy pružin

▶  GB/T 17116.1-2018 Podpěry a závěsy potrubí – Část 1: Technické specifikace

▶  ASME B31.3 Process Piping

▶  DIN 2545 závěsy na trubky

▶  API RP 551 Návrh a instalace podpěr potrubí a závěsů

Všechny produkty prošly certifikací systému managementu kvality ISO 9001:2015 a na vyžádání lze poskytnout certifikační dokumenty třetích stran, jako jsou CE a API.

Strukturální složení a princip fungování

Pružinový závěs typu F má konstrukci horní zavěšené konstrukce, která je připojena ke konstrukci budovy prostřednictvím horního zvedacího oka a k potrubí prostřednictvím spodní závěsné tyče. Když potrubí prochází svislým tepelným posunem, pružina se odpovídajícím způsobem roztahuje a smršťuje, automaticky nastavuje nosnou sílu a rovnoměrně přenáší zatížení potrubí na konstrukci, aby se zabránilo koncentraci napětí.

Standardní produkt se skládá z následujících komponent:

▶  Horní pouzdro: Vyraženo z ocelového plechu Q345B

▶  Válcová spirálová pružina: Vyrobeno z pružinové oceli legované 60Si2MnA

▶  Indikační štítek zatížení: Jasně označený stupnicí zatížení a výtlaku

▶  Nastavovací šroub: K dispozici ve specifikacích M16-M36 pro seřízení zatížení na místě

▶  Horní a spodní spojovací oka: Vyrobeno kováním pro vyšší pevnost

▶  Pojistné matice: Konstrukce se dvěma maticemi proti uvolnění

Specifikace zatížení a výtlaku celé řady

Hlavní výhody výkonu a naměřená data

Výše uvedené údaje jsou ze 100% úplných kontrolních záznamů firemní laboratoře. Každý produkt prochází před odesláním přísným zátěžovým testováním a kalibrací posunu.

Použitelné scénáře a metody instalace

Pružinový závěs typu F je vhodný pro zavěšené podepření většiny průmyslových potrubních systémů, zejména pro následující scénáře:

Parovodní systémy v elektrárnách

Procesní potrubí v petrochemickém průmyslu

Městské potrubní sítě ústředního vytápění

Potrubí pro přepravu zemního plynu

Farmaceutické a potravinářské potrubí

Potrubí pro obecné průmyslové závody

Pro tento model jsou k dispozici tři způsoby instalace:

Jednologové zavěšení: Vhodné pro jednoduché potrubí

Dvojitý závěs: Vhodné pro potrubí s velkým zatížením

Paralelní instalace: Vhodné pro potrubí s velmi vysokým zatížením

Výrobní proces a kontrola kvality

Zavedli jsme systém sledování celého procesu od surovin až po hotové výrobky, abychom zajistili stabilní kvalitu každého pružinového závěsu typu F:

▶  Kontrola surovin: Veškerá ocel pochází z předních oceláren, jako jsou Baosteel a Angang. Každá šarže materiálů je doprovázena originálním materiálovým certifikátem a prochází ověřením spektrální analýzy.

▶  Výroba pružin: Svinuté pomocí německých dovážených CNC pružinových strojů a podrobeny třem procesům tepelného zpracování, aby se zcela eliminovalo vnitřní pnutí.

▶  Svařovací proces: Přijímá svařování v ochranné atmosféře oxidu uhličitého. Všechny svary procházejí 100% vizuální kontrolou a vzorkovacím nedestruktivním testováním.

▶  Povrchová úprava: Tři procesy pískování a odstranění rzi → epoxidový základní nátěr bohatý na zinek → polyuretanový vrchní nátěr, s celkovou tloušťkou nátěru ≥120μm.

▶  Kontrola hotového produktu: Každý produkt prochází zátěžovým testem při plném zdvihu a jsou vystaveny kompletní dokumenty o certifikaci kvality.

Podpůrné služby a záruka doručení

▶  Rychlé doručení: Standardní modely jsou skladem a lze je odeslat do 72 hodin.

▶  Podpora výběru: K dispozici je bezplatná analýza napětí potrubí a výpočet výběru podpěry/závěsu.

▶  Služba přizpůsobení: Rozměry připojení a způsoby povrchové úpravy lze upravit podle požadavků zákazníka.

▶  Servis na místě: K instalaci a uvedení do provozu jsou vysláni profesionální inženýři.

▶  Záruční servis: 12měsíční záruční doba s bezplatnou opravou nebo výměnou vadných produktů během záruční doby.

Pro více technických podrobností o pružinovém závěsu typu F nebo pro získání nabídky kontaktujte náš prodejní tým.

Často kladené otázky (FAQ)

Otázka: Lze pružinový závěs typu F zaměnit se stejnými modelovými produkty jiných výrobců?

A: Ano. Naše produkty jsou přísně navrženy a vyrobeny v souladu s mezinárodními standardy. Instalační rozměry a výkonové parametry jsou zcela v souladu se stejnými modelovými produkty od hlavních světových výrobců a lze je pro použití přímo vyměnit.

Otázka: Jaká je maximální provozní teplota tohoto produktu?

Odpověď: Rozsah provozních teplot standardních produktů je -20 ℃ až +450 ℃. Pro vysokoteplotní podmínky přesahující 450 ℃ můžeme poskytnout speciální modely využívající pružinovou ocel odolnou vysokým teplotám.

Otázka: Můžete poskytnout povrchovou úpravu žárovým zinkováním?

A: Ano. Kromě standardního lakování poskytujeme také různé metody povrchové úpravy, jako je žárové zinkování a práškové lakování, abychom se přizpůsobili různým korozním prostředím.
