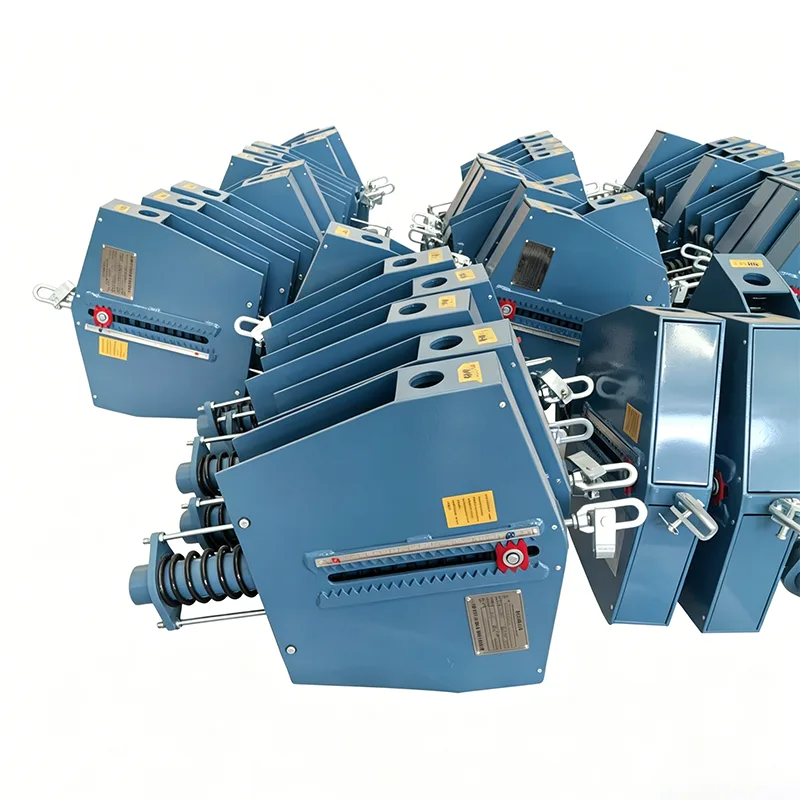

Konstantní pružinový závěs Heavy Duty

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roce 2012, je integrovaný průmyslový a obchodní podnik se zaměřením na výzkum, vývoj a výrobu produktů pro podporu potrubí. Za posledních 14 let jsme obsluhovali energetické, petrochemické a energetické projekty ve více než 40 zemích světa a získali jsme dlouhodobou důvěru zákazníků stabilní kvalitou produktů. Heavy Duty Constant Spring Hanger je náš vlajkový produkt vyvinutý pro velké zatížení a pracovní podmínky s vysokými požadavky. Byl systematicky posilován v materiálech, konstrukci a technologii, aby poskytoval spolehlivou záruku bezpečného provozu potrubí v extrémních pracovních podmínkách.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Jaké jsou pracovní podmínky pro těžký provoz? Proč jsou potřeba speciální věšáky

Ve velkých průmyslových projektech existuje speciální typ potrubního systému:

▶  Tlustostěnná potrubí o velkém průměru: nad DN600, tloušťka stěny přes 20 mm

▶  Těžké potrubní systémy: zatížení na zvedací bod přes 200 kN, některé přes 500 kN

▶  Vysokoteplotní a vysokotlaká hlavní potrubí: Hlavní parní elektrárna, vysokoteplotní procesní potrubí rafinérských jednotek

▶  Potrubí s velkým rozpětím: Potrubí s velkým rozpětím v potrubních chodbách s velkým soustředěným zatížením

Pokud se pro tato potrubí pro velká zatížení použijí běžné závěsy s konstantní silou, velmi pravděpodobně nastanou následující problémy:

▶  Deformace a praskání skořepiny: Zatížení překračuje mez nosnosti konstrukce

▶  Nedostatečná tuhost pružiny: Nadměrná komprese, ztráta charakteristik konstantní síly

▶  Slom kolíku: Nedostatečná pevnost spojovacích dílů

▶  Tažná deformace závěsné tyče: tyč malého průměru, prodloužení při přetížení

Heavy Duty Constant Spring Hanger je zesílený produkt speciálně vyvinutý pro takové pracovní podmínky, se systematickým zpevňováním ze všech rozměrů materiálů, konstrukce a technologie.

Případy a lekce těžkých poruch

Podle průmyslových statistik jsou těžké pracovní podmínky příčinou více než 60 % nehod se selháním potrubních výztuží:

Případ 1: Hlavní parovod elektrárny

Problém: Přijatý běžný závěs konstantní síly, zatížení na zvedací bod 280 kNNásledek: Boční deska pláště praskla po 3 letech provozu, potrubí se potopilo o 120 mm Ztráta: 15 dní odstávky, přímá ztráta přes 10 milionů RMB

Případ 2: Vysokoteplotní potrubí rafinační jednotky

Problém: Průměr čepu závěsu byl příliš malý, pevnost se při vysoké teplotě snížila Důsledek: Zlomení čepu ve smyku, potrubí spadlo, což způsobilo únik média Lekce: U těžkých závěsů je nutné vypočítat pevnost samostatně podle skutečných pracovních podmínek

Případ 3: Chladicí box terminálu LNG

Problém: Zkřehnutí materiálu při nízké teplotě, prasklá běžná skořepina Q235 Důsledek: Posun potrubí mimo kontrolu, netěsnost příruby rozhraní chladicího boxu Zlepšení: Závěsy pro vysoké zatížení používají materiály odolné vůči nízkým teplotám

Za 14 let zkušeností v oboru se Yangzhou Tianshun Pipeline Technology vypořádala s mnoha podobnými projekty transformace při selhání podpory v těžkých podmínkách a hluboce chápe zvláštnosti a rizika těžkých pracovních podmínek.

Technické specifikace produktu

Analýza 7 vyztužených konstrukcí pro velké zatížení

Vysokopevnostní strukturální systém

Shell používá nízkolegovanou vysokopevnostní ocel Q345B, mez kluzu zvýšená o 40 %

Tloušťka boční desky zvýšena o 50 %, řezání celého plechu bez spojovacích svarů

Konstrukce spodní výztužné žebrové desky pro rozptýlení soustředěného napětí

Vysokopevnostní spojení s velkým průměrem

Pin používá konstrukční ocel legovanou 40Cr, kalená a temperovaná, pevnost zvýšená o 80 %

Průměr čepu navržený s 5násobným bezpečnostním faktorem maximálního zatížení

Samomazné pouzdro použité pro snížení tření a zlepšení stálosti

Vícepružinová paralelní technologie

2-4 sady pružin paralelně pro velká zatížení, zatížení jedné pružiny řízené v rozumném rozsahu

Konstrukce synchronního stlačování skupiny pružin, aby se zabránilo excentrickému zatížení

Každá pružina testována samostatně, odchylka shody ≤ 2 %

Zesílený pákový mechanismus

Zvětšený průřez ramene páky, modul ohybu zvýšen o 100 %

Zesílená deska obložení v místě otáčení, aby se zabránilo místnímu rozdrcení

Povrch vačky vysokofrekvenčně kalený, tvrdost nad HRC45, životnost odolnosti proti opotřebení zvýšena 3krát

Vysoce přesné řízení výroby

Pozice klíčových otvorů zpracovány CNC, přesnost polohy ±0,1 mm

Chyba poměru momentu páky regulovaná v rozmezí ±1 %

Stlačení pružiny přesně nastavené, odchylka zatížení za studena ≤ 3 %

Dokonalá kontrola kvality svaru

Hlavní nosné svary využívají proces svařování s plnou penetrací

100% ultrazvukové testování, splňující požadavky JB/T 4730 Grade II

Úprava odlehčení pnutí po svařování pro eliminaci zbytkového pnutí po svařování

Vícenásobná bezpečnostní ochrana

Horní a spodní mechanické limity jsou nastaveny tak, aby se zabránilo poškození při nadměrném zdvihu

Zařízení na ochranu proti přetížení, které spouští varování při abnormálním zatížení

Pojistné zařízení pro ochranu pružin během instalace a přepravy

Porovnání výkonu zatížení-výtlak

Následují naměřené údaje (zatížení 300 kN, pracovní podmínky zdvihu 200 mm):

Odchylka zatížení při plném zdvihu závěsu Heavy Duty Constant Spring Hanger je řízena v rozmezí ±4 %, což je mnohem lépe než požadavky národních norem a účinně chrání bezpečnost potrubí a zařízení.

Náš systém ověřování těžkých produktů

Každý závěs s konstantní pružinou Heavy Duty musí před dodáním projít následujícím ověřením:

Vstupní kontrola materiálu

Ověření certifikátu materiálu ocelových plechů a kruhových tyčí

Opakovaná kontrola tvrdosti a složení pružinové oceli

Ověření kompatibility svařovacího materiálu

Kontrola výrobního procesu

CMM kontrola rozměrů CNC obrábění

Svařování UT testování

Zkouška křivky zatížení-posunutí skupiny pružin

Kompletní tovární test stroje

100% zatěžovací test s plným zdvihem, záznam dat z 20 měřicích bodů

Výpočet stálosti, přepracování u nekvalifikovaných výrobků

Test funkce blokovacího zařízení a limitního zařízení

Kalibrace indikátoru posunu

Tovární dokumenty

Certifikační dokumenty jakosti materiálu

Zpráva o kontrole svaru

Zpráva o jarním testu

Kompletní zkušební křivka zatížení-výtlak stroje

Osvědčení o kvalifikaci výrobku a montážní návod

Typické scénáře těžkých aplikací

Dodávka a servis projektu

Exkluzivní servisní proces pro těžké projekty

1.Technické dokování: Profesionální inženýři dokují s analytiky napětí potrubí, aby potvrdili požadavky na zatížení, posun a prostor

2. Návrh schématu: Poskytněte přizpůsobená schémata návrhu pro speciální prostorová omezení

3. Potvrzení výkresu: Poskytněte podrobné montážní výkresy a tabulky zatížení, podepsané a potvrzené oběma stranami

4. Sledování výroby: Poskytujte týdenní fotografie postupu výroby pro velké projekty

5. Přijetí v továrně: Zákazníci nebo třetí strany mohou být pozváni, aby byli svědky testů v továrně

6. Servis na místě: Poskytněte pokyny k instalaci, v případě potřeby technickou podporu na místě

7. Sledování provozu: Zpětná návštěva 6 měsíců po uvedení do provozu, abyste pochopili stav provozu

Výkon a nasazení

▶  Dodáno více než 500 sad odolných závěsů s konstantní silou, maximální zatížení jedné jednotky 800 kN

▶  Všechny vysoce odolné produkty poskytují 3letou záruku kvality

▶  Poskytněte řešení jakýchkoli problémů s kvalitou během provozu do 48 hodin

▶  Doživotní technické poradenství a dodávky náhradních dílů

Heavy Duty Constant Spring Hanger je spolehlivou zárukou pro bezpečný provoz těžkých potrubních systémů. Díky 14letému zaměření hluboce chápeme, že náročné pracovní podmínky neumožňují žádné chyby. Každý výrobek prošel přísným testováním, aby byl zajištěn stabilní provoz v extrémních pracovních podmínkách.
