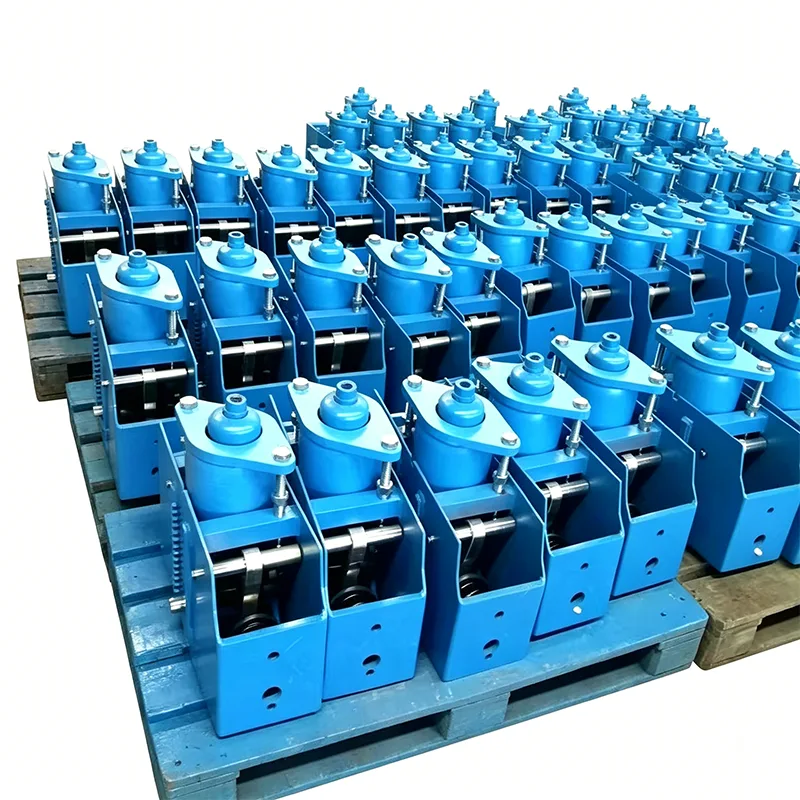

Konstantní pružinový závěs pro vysoké zatížení

Konstantní pružinový závěs pro vysoké zatížení je klíčovou součástí pro řízení posunu a zatížení v průmyslových potrubních systémech. Při vysokých teplotách a vysokotlakých pracovních podmínkách generují potrubí tepelnou roztažnost a smršťování v důsledku teplotních změn. Pokud se podpěrná síla mění s posunem, povede to ke koncentraci napětí v potrubí a ohrozí bezpečný provoz systému. Náš závěs s konstantní pružinou pro vysoké zatížení je navržen na principu momentové rovnováhy. Může nepřetržitě vydávat stabilní podpůrnou sílu během celého zdvihu vertikálního posunu potrubí, čímž účinně zabraňuje poškození potrubí a připojeného zařízení způsobeného dodatečným namáháním.

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roce 2012, se zaměřila na oblast potrubních podpěr a závěsů a nashromáždila 14 let zkušeností s výrobou a aplikací. Naše produkty sloužily klíčovým projektům v energetice, petrochemii, energetice a dalších průmyslových odvětvích ve více než 40 zemích světa a získaly si dlouhodobou důvěru zákazníků při zpětném odkupu se stabilní kvalitou.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Základní princip práce

Závěs s konstantní pružinou pro vysoké zatížení využívá společný design dvouramenného pákového mechanismu a sestavy spirálové pružiny, který zajišťuje výstup konstantní síly na základě mechanického principu momentové rovnováhy:

▶  Mechanismus momentové rovnováhy: Když potrubí generuje tepelný posun, pružinová sestava přenáší krouticí moment přes pákový mechanismus, čímž udržuje moment zatížení a moment pružiny vždy v rovnováze

▶  Kompenzace vedení vačky: Vestavěná přesná struktura vedení vačky kompenzuje kolísání zatížení způsobené mechanickým třením a výrobními odchylkami

▶  Zařízení pro indikaci zdvihu: Vybaveno vizualizovaným ukazatelem posunu, který může sledovat posun potrubí v reálném čase, což usnadňuje instalaci a nastavení na místě

Technické parametry

Základní vlastnosti produktu

1. Stabilní výkon při stálém zatížení

Odchylka zatížení závěsu s konstantní pružinou pro vysoké zatížení je řízena v rozmezí ±5 % během celého zdvihu, čímž překračuje požadavky národní normy. Prostřednictvím kombinace vícekotoučových pružin a přesné mechanické konstrukce zajišťuje, že potrubí vždy získá rovnoměrnou oporu během tepelného posunu, což zásadně eliminuje riziko koncentrace napětí.

2. Silná adaptabilita na podmínky vysokého zatížení

Nosný rám, optimálně navržený pro vysokozatížené potrubní systémy, využívá vysokopevnostní konstrukční ocel Q345B a pružinový válec je tvořen integrálním otáčením, což eliminuje skrytá nebezpečí obvodových svarů. Výrobek odolá maximálnímu zatížení 1000 kN, čímž splňuje potřeby podpory potrubí s velkým zatížením ve velkých elektrárnách, rafinérských jednotkách a dalších zařízeních.

3. Pohodlná instalace a údržba

▶  Vybaveno uzamykacím zařízením pro zajištění pružiny během instalace a přepravy, což zabraňuje náhodnému posunutí

▶  Zatížení na místě lze jemně doladit v rozmezí ±10 %, aby se přizpůsobilo skutečným odchylkám pracovních podmínek

▶  Standardizovaná připojovací rozhraní, kompatibilní s různými způsoby instalace potrubí

▶  Modulární konstrukční provedení, pohodlná výměna opotřebitelných dílů

4. Pokrytí plného provozního stavu

Produkt se může přizpůsobit rozsahu pracovních teplot -20 ℃ až 450 ℃. Pro speciální pracovní podmínky, jako je nízkoteplotní zkapalněný zemní plyn a vysokoteplotní pára, lze upravit odpovídající materiály odolné vysokým teplotám nebo nízkým teplotám, aby byla zajištěna spolehlivost výkonu v extrémních prostředích.

Technické specifikace produktu

Výroba a zajištění kontroly kvality

Máme kompletní systém výroby a testování, abychom zajistili spolehlivý výkon každého závěsu s konstantní pružinou s vysokým zatížením:

▶  Automatizované výrobní zařízení: Vybaveno automatickými měchovými výrobními linkami a různými formovacími a zpracovatelskými zařízeními pro realizaci standardizované výroby klíčových procesů

▶  Dokonalý testovací systém: Každý produkt prochází před dodáním zátěžovým a posunovým testem a jsou vystaveny kontrolní zprávy

▶  Profesionální technický tým: Disponuje skupinou techniků, kteří se mnoho let zabývají výzkumem a vývojem a výrobou potrubních podpěr a závěsů

▶  Správa sledovatelnosti materiálu: Suroviny, jako je pružinová ocel a konstrukční ocel, všechny pocházejí z běžných oceláren s certifikáty kvality sledovatelnosti materiálu

Servis a podpora

▶  Předprodejní technická podpora: Profesionální prodejní tým obeznámený s různými aplikacemi pracovních podmínek, může poskytnout návrhy na výběr a technická řešení podle parametrů potrubí

▶  Přizpůsobené služby: Podpora přizpůsobení produktu pro speciální zatížení, speciální výtlaky a speciální instalační formy

▶  Poprodejní záruka: Poskytněte pokyny k instalaci a technické konzultace a rychle reagujte na problémy s kvalitou produktu

▶  Dodací cyklus: Konvenční modely jsou skladem a přizpůsobené produkty jsou dodávány podle dohodnutého cyklu
