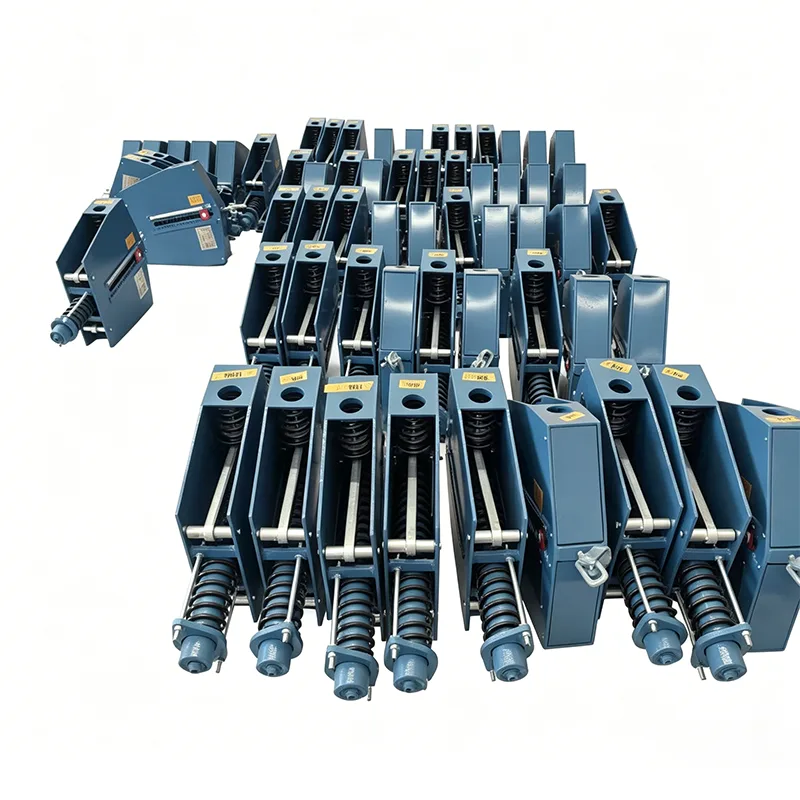

Konstantní pružinový závěs tepelné elektrárny

V komplexních potrubních systémech tepelných elektráren pára-voda, spaliny-vzduch a práškové uhlí je tepelný posun potrubí způsobený prudkými změnami teplot hlavním skrytým nebezpečím ohrožujícím bezpečnost systému. Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd., podporovaná 14 lety technické akumulace v oblasti podpory potrubí, vyvinula speciálně vytvořený závěs pro tepelnou elektrárnu s konstantní pružinou pro pracovní podmínky tepelné energie. Tento produkt, navržený na principu momentové rovnováhy, poskytuje kontinuální konstantní podpůrnou sílu při vertikálním tepelném posunu v potrubí, účinně absorbuje a kompenzuje posunové napětí, zabraňuje poškození potrubí a připojených zařízení dodatečným namáháním a zajišťuje dlouhodobý bezpečný provoz elektráren.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Technické specifikace produktu

Inženýrská aplikace a realizace hodnoty

Potrubní systémy v tepelných elektrárnách mají extrémně vysoké požadavky na spolehlivost nosných částí. Při navrhování konstantního pružinového závěsu tepelné elektrárny jsme plně vzali v úvahu praktické technické problémy:

Eliminace dodatečného napětí: Pružinový moment a zatěžovací moment ve specifikovaném rozsahu zatížení-posunutí vždy udržují dynamickou rovnováhu a zabraňují deformaci potrubí nebo netěsnosti spoje způsobené tepelnou roztažností a smršťováním za studena.

Přesné nastavení ve studeném stavu: Výrobce provádí předkompresní nastavení přesně podle instalačního zatížení poskytnutého uživateli a fixuje indikační desku v teoretické pracovní poloze ve studeném stavu pomocí polohovacích bloků, což zajišťuje, že pružina je dočasně v tuhém stavu během instalace na místě a zabraňuje náhodnému namáhání během konstrukce.

Intuitivní sledování provozu a údržby: Konstrukce externího indikačního štítku posunutí umožňuje personálu provozu a údržby intuitivně kontrolovat, zda posunutí podpěry pružiny při provozním zatížení odpovídá návrhu po uvedení potrubí do normálního provozu, což usnadňuje preventivní údržbu.

Přísná kontrola kvality a specifikace instalace

Jako klíčové nosné komponenty rozsáhlé infrastruktury splňují produkty přísné specifikace pro tovární dodávku a instalaci na místě:

Tovární uzamykací mechanismus: Aby se zabránilo poškození během přepravy a instalace, je každá jednotka před dodáním vybavena horními a spodními polohovacími bloky, které zablokují pružinu v poloze zatížení instalace.

Ověření před uvedením do provozu: Po dokončení čištění potrubí a hydrostatických testech je nutné před uvedením do provozu odstranit polohovací bloky.

Konstrukce proti zaseknutí: S cílem vyřešit problém zkosení a zaseknutí indikační desky způsobené sklonem na pružinové části jsme optimalizovali výrobní proces a zdůraznili, že během instalace musí být zajištěna rovná horizontální rovina, aby se zabránilo selhání pracovního napětí pružiny v důsledku nakloněných úhlů.

Proč si vybrat Tianshun's Thermal Power Plant Constant Spring Hanger?

Bohaté zkušenosti s projektem tepelné energie: Produkty jsou široce používány v závěsných systémech parovodů a kotlových zařízení tepelných elektráren doma i v zahraničí a obstály ve zkouškách vícenásobných cyklů spouštění a odstavování jednotek.

Přizpůsobená technická podpora: Poskytujeme kompletní technické služby od výpočtu namáhání potrubí, výběru typu a přizpůsobení až po pokyny k instalaci na místě, abychom zajistili, že každá podpora přesně odpovídá pracovním podmínkám.

Stabilní dodávka dodavatelského řetězce: Spoléháme se na automatizované výrobní linky a kompletní testovací zařízení na naší základně Jiangsu a zajišťujeme včasné a vysoce kvalitní dodávky materiálů pro velkosériové projekty tepelné energie.

Podpora plného životního cyklu: Zakládáme exkluzivní soubory projektů a poskytujeme hodnocení stavu a pokyny k výměně během údržby při odstávce, čímž snižujeme rizika provozu a údržby elektráren.

Získejte technickou podporu nyní:

Yangzhou Tianshun Pipeline Technology Co., Ltd. se zavázala poskytovat stabilní a spolehlivou záruku podpory potrubí pro globální podniky zabývající se tepelnou energií s vysoce standardním závěsem pro tepelnou elektrárnu!
