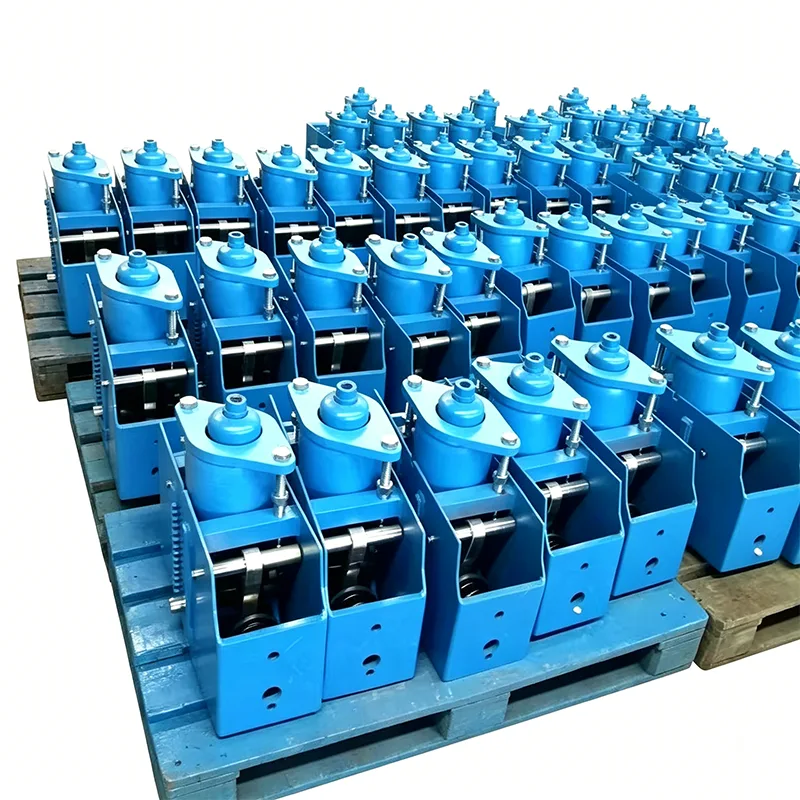

Konstantní podpora pružiny z nerezové oceli

Ve vysoce korozivních prostředích, jako je námořní, chemický, farmaceutický a potravinářský průmysl, běžné podpěry konstantních pružin z uhlíkové oceli obvykle během 1-3 let prodělají korozní perforaci pouzdra, prasknutí rzi pružiny a zadření spojovacích šroubů. Tyto poruchy způsobují nejen koncentraci napětí v potrubí a úniky médií, ale mohou také vést k neplánovaným odstávkám závodu, což má za následek obrovské ekonomické ztráty a bezpečnostní rizika.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Stainless Steel Constant Spring Support, vyrobený výhradně z nerezových materiálů, zásadně řeší problémy s podpěrou potrubí v korozivním prostředí.

Technické specifikace produktu

Tabulka specifikací konstantních pružinových závěsů	Příklad
Model / série	PH, LH, CA, CS, TH
Kapacita zatížení (provozní)	0,1 kN - 500 kN
Totální cestování	50 mm, 100 mm, 200 mm, 400 mm
Skutečné cestování	Až 600 mm
Odchylka zatížení (tolerance)	±5 % (standardní) / ±3 % (vysoká přesnost)
Montážní poloha	Horizontální / Vertikální
Dokončení bydlení	Žárově pozinkované / epoxidové
Provozní teplota	-20 °C až +80 °C (okolní)
Materiál pružinové cívky	60Si2Mn / 50CrVA
Rozsah nastavení zatížení	±10 % (nastavení pole)

Tříděný systém materiálů z nerezové oceli

Vytvořili jsme kompletní systém odstupňovaných materiálů pro podpěry s konstantní pružinou z nerezové oceli, přesně odpovídající materiály podle různých stupňů koroze a požadavků na provozní podmínky, abychom se vyhnuli nadměrnému inženýrství nebo nedostatečnému výkonu:

Stupeň materiálu	Složení jádra	Odolnost proti korozi	Použitelná prostředí
304 Nerezová ocel	18Cr-8Ni	Dobrý	Mírná koroze v interiéru, prostředí sladké vody, obecné chemické atmosféry
Nerezová ocel 316L	16Cr-12Ni-2Mo	Vynikající	Mořské atmosféry, slabé kyseliny a zásady, chemické odpadní vody, zpracování potravin
2205 Duplexní ocel	22Cr-5Ni-3Mo	Lepší	Silné kyseliny a zásady, mořská voda s vysokým obsahem chloridových iontů, prostředí ropných a plynových polí
904L Super nerezová ocel	20Cr-25Ni-4,5Mo	Výjimečný	Silná korozivní média, jako je kyselina sírová a kyselina fosforečná, chemická prostředí s vysokou teplotou

Všechny materiály z nerezové oceli pocházejí z předních tuzemských oceláren, jako jsou Baosteel a Taigang. Každá šarže materiálů je doprovázena originálním materiálovým certifikátem a prochází 100% ověřením spektrální analýzy.

Základní výkonnostní charakteristiky

▶  Struktura z nerezové oceli: Všechny součásti od pružin a spojek až po pouzdra a šrouby jsou vyrobeny z nerezové oceli, bez součástí z uhlíkové oceli

▶  Stabilní přesnost konstantní síly: Míra kolísání zatížení při plném zdvihu ≤ 5 %, udržuje dlouhodobý výkon neovlivněný korozí

▶  Pasivační antikorozní úprava: Všechny součásti procházejí mořením a pasivační úpravou, aby se na povrchu vytvořil hustý oxidový film

▶  Nemagnetický design Volitelné: Nemagnetické verze z nerezové oceli jsou k dispozici pro speciální místa, jako jsou místnosti MRI

▶  Plně utěsněná struktura: Zabraňuje vnikání korozivních médií do vnitřních mechanismů a prodlužuje životnost

▶  Nastavitelnost on-line: Vybaveno seřizovacími šrouby z nerezové oceli pro jemné doladění zátěže bez vypínání

Klíčové rozdíly od podpěr s konstantní pružinou z uhlíkové oceli

Porovnávací položka	Konstantní podpora pružiny z uhlíkové oceli	Konstantní podpora pružiny z nerezové oceli
Materiál hlavního těla	Q235B/Q345B uhlíková ocel	304/316L/2205 Nerezová ocel
Antikorozní životnost	1-3 roky (obyčejný nátěr)	10-20 let (moření a pasivace)
Frekvence údržby	Každoroční odstraňování rzi a přelakování	Není nutná pravidelná antikorozní údržba
Provozní teplota	-40 ℃ ~ +450 ℃	-196 ℃ ~ +600 ℃
Kompatibilita médií	Pouze neutrální média	Kompatibilní s většinou korozivních médií
Celkové náklady životního cyklu	Vysoká (častá výměna + údržba)	Nízká (jednorázová instalace pro dlouhodobé používání)



Typické aplikační scénáře

Konstantní pružinové podpěry z nerezové oceli, navržené speciálně pro vysoce korozivní prostředí, jsou široce používány v:

▶  Systémy potrubí na pobřežních plošinách a pobřežních větrných farmách

▶  Potrubí pro přenos kyselin, zásad a solí v petrochemickém průmyslu

▶  Vyčistěte potrubí ve farmaceutickém a potravinářském průmyslu

▶  Potrubí v zařízeních na odsolování mořské vody a čističky odpadních vod

▶  Terminály LNG a skladovací nádrže v pobřežních oblastech

▶  Potrubí pro radioaktivní média v jaderných elektrárnách

Exkluzivní výrobní procesy

S ohledem na vlastnosti materiálů z nerezové oceli jsme vyvinuli exkluzivní výrobní procesy pro podpěry s konstantní pružinou z nerezové oceli:

▶  Argon Arc Welding: Všechny svary využívají svařování plynovým wolframovým obloukem (GTAW) bez rozstřiku nebo struskových vměstků

▶  Integrální moření a pasivace: Celkové moření a pasivace po montáži pro zajištění konzistentního antikorozního výkonu na všech površích

▶  Kontrola kontaminace železem: Při výrobě se používají speciální nástroje, aby se zabránilo kontaminaci uhlíkové oceli

▶  Testování solným sprejem: Každá šarže produktů prochází 72hodinovým testem neutrálního solného spreje, aby se ověřila antikorozní účinnost

▶  Detekce netěsnosti helia: Detekce netěsnosti helia se provádí u produktů s vysokými požadavky na těsnění

Kontrola kvality celého procesu

U každého produktu před odesláním se provádí komplexní interní testování

Před odesláním prochází každý produkt kompletním interním testovacím procesem. Tento proces zahrnuje rozměrovou a vizuální kontrolu, PMI (Positive Material Identification), testování tvrdosti, případně nedestruktivní testování MT/PT, testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. Jsou dodávány protokoly o továrních zkouškách (FTR) a protokoly o zkouškách materiálu (MTR).

Vysvětlení týkající se akreditace třetí stranou

Interní testování není totéž jako testování třetí stranou akreditované ILAC. Pokud je vyžadováno testování svědkem třetí strany nebo laboratorní testování, může být poskytnuto jako samostatná volitelná služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Tato služba zahrnuje analýzu chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Dostupné metody zahrnují testování magnetickými částicemi (MT), testování pronikající kapalinou (PT), ultrazvukové testování (UT) a radiografické testování (RT).

3. Testování výkonu pružiny

Jsou zahrnuty křivky zatížení-posunutí.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše charakteristické výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Více než standardní domácí dodavatel

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný produkt, dodáváme ke každé pružinové jednotce křivku zatížení-posunutí. Pomáháme také zajistit testování SGS třetí stranou a svědecké inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Technická servisní podpora

Bezplatné posouzení korozního prostředí a doporučení pro výběr materiálu

Přizpůsobený design nestandardních podpěr konstantních pružin z nerezové oceli

Pokyny k instalaci na místě a školení údržby proti korozi

12měsíční záruční doba s doživotní technickou podporou

Nouzové náhradní díly odeslány do 48 hodin

Často kladené otázky (FAQ)

Otázka: Podpoří konstantní pružina z nerezové oceli rez?

Odpověď: Nerezová ocel není absolutně odolná proti korozi, ale má vynikající odolnost proti korozi ve specifických prostředích. Naše produkty procházejí mořením a pasivační úpravou, která zajišťuje, že v mořském prostředí nedochází k korozi po více než 10 let. Pro vysoce korozivní prostředí lze podle potřeby zvolit materiály vyšší kvality.

Otázka: Můžete poskytnout potravinářské výrobky z nerezové oceli?

A: Ano. Poskytujeme výrobky z nerezové oceli 316L, které splňují normy FDA pro styk s potravinami. Povrchy jsou leštěné bez mrtvých rohů a snadno se čistí, takže jsou vhodné pro potravinářský a farmaceutický průmysl.
